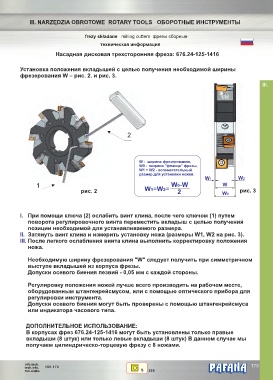

Page 175 - Pafana

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

frezy składane milling cutters фрезы сборные
техническая информация

Насадная дисковая трехсторонняя фреза: 676.24-125-1416

Установка положения вкладышей с целью получения необходимой ширины
фрезерования W – рис. 2. и рис. 3.
III.

2

W - ширина фрезерования,
W0 - ширина "фланца" фрезы,
W1 = W2 - вспомогательный
размер для установки ножей.
W1 W2
1 W0-W W
рис. 2 W1=W2= 2 W0 рис. 3

I. При помощи ключа (2) ослабить винт клина, после чего ключом (1) путем
поворота регулировочного винта переместить вкладыш с целью получения
позиции необходимой для устанавливаемого размера.
II. Затянуть винт клина и измерить установку ножа (размеры W1, W2 на рис. 3).
III. После легкого ослабления винта клина выполнить корректировку положения
ножа.

Необходимую ширину фрезерования "W" следует получить при симметричном
выступе вкладышей из корпуса фрезы.
Допуски осевого биения лезвий - 0,05 мм с каждой стороны.

Регулировку положения ножей лучше всего производить на рабочем месте,
оборудованным штангенрейсмусом, или с помощью оптического прибора для
регулировки инструмента.
Допуски осевого биения могут быть проверены с помощью штангенрейсмуса
или индикатора часового типа.

ДОПОЛНИТЕЛЬНОЕ ИСПОЛЬЗОВАНИЕ:
В корпусах фрез 676.24-125-1416 могут быть установлены только правые

вкладыши (8 штук) или только левые вкладыши (8 штук) В данном случае мы
получаем цилиндрическо-торцевую фрезу с 8 ножами.
