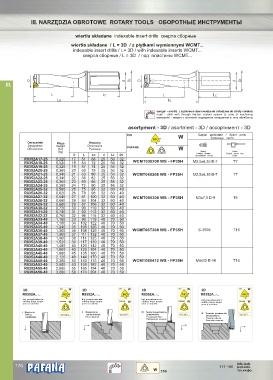

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

wiertła składane indexable insert drills сверла сборные

wiertła składane / L = 3D / z płytkami wymiennymi WCMT...
indexable insert drills / L= 3D / with indexable inserts WCMT...
сверла сборные / L = 3D / под пластины WCMT...

III.

Lu Lu

uwaga! - wiertła z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - drills with through the-bar coolant system to zone of machining.
внимание! - сверла с системой подведения охладителя в зону обработки.
asortyment - 3D / asortment - 3D / ассортимент - 3D

ISO Części zamienne / Spare parts
80 o Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA
[kg] Śruby Klucz
Locking screws
D L Lu d Lc Dc Крепёжный болты Socket screw key
Ключ
R8352A17-25 0,320 17 51 68 25 56 32
R8352A18-25 0,320 18 54 72 25 56 32 WCMT030208 WS - FP35H M2,5x6,35 B-7 T7
R8352A19-25 0,320 19 57 74 25 56 32
R8352A20-25 0,360 20 60 79 25 56 32
R8352A21-25 0,340 21 63 80 25 56 32 WCMT040208 WS - FP35H M2,5 6,35 B-7x T7
R8352A22-25 0,340 22 66 82 25 56 32
R8352A23-25 0,360 23 69 86 25 56 32
R8352A24-25 0,380 24 72 90 25 56 32
R8352A25-32 0,580 25 75 95 32 60 40
R8352A26-32 0,620 26 78 98 32 60 40
R8352A27-32 0,640 27 81 100 32 60 40 WCMT050308 WS - FP35H M3 7,5 D-9x T9
R8352A28-32 0,660 28 84 104 32 60 40
R8352A29-32 0,680 29 87 106 32 60 40
R8352A30-32 0,720 30 90 110 32 60 40
R8352A31-32 0,740 31 93 112 32 60 40
R8352A32-32 0,760 32 96 115 32 60 40
R8352A33-40 1,160 33 99 119 40 70 50
R8352A34-40 1,180 34 102 122 40 70 50
R8352A35-40 1,240 35 105 126 40 70 50
R8352A36-40 1,300 36 108 129 40 70 50 WCMT06T308 WS - FP35H S-3509 T15
R8352A37-40 1,300 37 111 132 40 70 50
R8352A38-40 1,460 38 114 125 40 70 50
R8352A39-40 1,520 39 117 139 40 70 50
R8352A40-40 1,480 40 120 142 40 70 50
R8352A43-40 1,800 43 129 154 40 70 50
R8352A45-40 1,880 45 135 160 40 70 59
R8352A48-40 2,120 48 144 170 40 70 59
R8352A50-40 2,360 50 150 175 40 70 59 WCMT080412 WS - FP35H M4 12 B-16x T15
R8352A53-40 2,580 53 159 182 40 70 59
R8352A55-40 2,860 55 165 194 40 70 59
R8352A58-40 3,260 58 174 204 40 70 59
3D ISO W 3D ISO W 3D ISO W 3D ISO W
R8352A..-.. 80 o R8352A..-.. 80 o R8352A..-.. 80 o R8352A..-.. 80 o
kąt przystawienia: kąt przystawienia: kąt przystawienia: kąt przystawienia:
cutting edge angle : PAFANA W cutting edge angle : PAFANA W cutting edge angle : PAFANA W cutting edge angle : PAFANA W
угол в плание: угол в плание: угол в плание: угол в плание:
I. Wiercenie. II. Roztaczanie. III. Toczenie poprzeczne IV. Toczenie powierzchni
Drilling. WCMT... Turning internal. WCMT... (planowanie). WCMT... zewnętrznych. WCMT...
Сверление . Растачивание. Facing operation. Turning external.
Поперечное точение.
Внешние точение.
