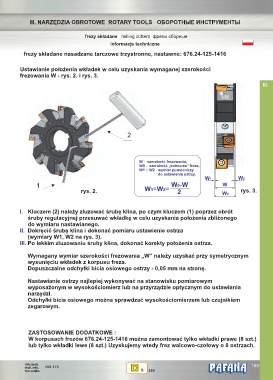

frezy składane nasadzane tarczowe trzystronne, nastawne: 676.24-125-1416

Ustawianie położenia wkładek w celu uzyskania wymaganej szerokości
frezowania W - rys. 2. i rys. 3.
III.

2

W - szerokość frezowania,
W0 - szerokość „kołnierza” freza,
W1 = W2 - wymiar pomocniczy
do ustawienia ostrzy.
W1 W2
1 W0-W W
rys. 2. W1=W2= 2 W0 rys. 3.

I. Kluczem (2) należy zluzować śrubę klina, po czym kluczem (1) poprzez obrót
śruby regulacyjnej przesuwać wkładkę w celu uzyskania położenia zbliżonego
do wymiaru nastawianego.
II. Dokręcić śrubę klina i dokonać pomiaru ustawienie ostrza
(wymiary W1, W2 na rys. 3).
III. Po lekkim zluzowaniu śruby klina, dokonać korekty położenia ostrza.

Wymagany wymiar szerokości frezowania „W” należy uzyskać przy symetrycznym
wysunięciu wkładek z korpusu freza.
Dopuszczalne odchyłki bicia osiowego ostrzy - 0,05 mm na stronę.

Nastawianie ostrzy najlepiej wykonywać na stanowisku pomiarowym
wyposażonym w wysokościomierz lub na przyrządzie optycznym do ustawiania
narzędzi.
Odchyłki bicia osiowego można sprawdzać wysokościomierzem lub czujnikiem
zegarowym.

ZASTOSOWANIE DODATKOWE :
W korpusach frezów 676.24-125-1416 można zamontować tylko wkładki prawe (8 szt.)
lub tylko wkładki lewe (8 szt.) Uzyskujemy wtedy frez walcowo-czołowy o 8 ostrzach.
