frezy składane milling cutters фрезы сборные
informacje techniczne

frezy składane nasadzane tarczowe trzystronne, nastawne: 676.24-125-1416

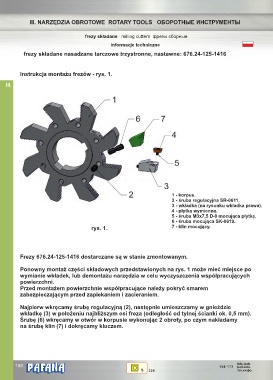

Instrukcja montażu frezów - rys. 1.

III.

1 - korpus.
2 - śruba regulacyjna SR-0611.
3 - wkładka (na rysunku wkładka prawa).
4 - płytka wymienna.
5 - śruba M3x7,5 D-9 mocująca płytkę.
6 - śruba mocująca SK-0619.
rys. 1. 7 - klin mocujący.

Frezy 676.24-125-1416 dostarczane są w stanie zmontowanym.

Ponowny montaż części składowych przedstawionych na rys. 1 może mieć miejsce po
wymianie wkładek, lub demontażu narzędzia w celu wyczyszczenia współpracujących
powierzchni.
Przed montażem powierzchnie współpracujące należy pokryć smarem
zabezpieczającym przed zapiekaniem i zacieraniem.

Najpierw wkręcamy śrubę regulacyjną (2), następnie umieszczamy w gnieździe
wkładkę (3) w położeniu najbliższym osi freza (odległość od tylnej ścianki ok. 0,5 mm).
Śrubę (6) wkręcamy w otwór w korpusie wykonując 2 obroty, po czym nakładamy
na śrubę klin (7) i dokręcamy kluczem.
