III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

frezy składane milling cutters фрезы сборные
техническая информация

Насадная дисковая трехсторонняя фреза, регулируемый: 676.24-125-1416

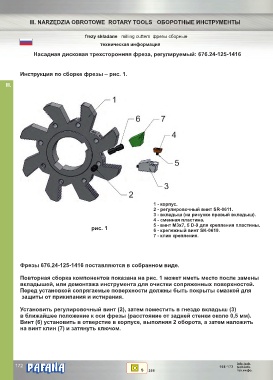

Инструкция по сборке фрезы – рис. 1.

III.

1 - корпус.
2 - регулировочный винт SR-0611.
3 - вкладыш (на рисунке правый вкладыш).
4 - сменная пластина.
5 - винт M3x7, 5 D-9 для крепления пластины.
рис. 1
6 - крепежный винт SK-0619.
7 - клин крепления.

Фрезы 676.24-125-1416 поставляются в собранном виде.

Повторная сборка компонентов показана на рис. 1 может иметь место после замены
вкладышей, или демонтажа инструмента для очистки сопряженных поверхностей.
Перед установкой сопрягаемые поверхности должны быть покрыты смазкой для
защиты от прикипания и истирания.

Установить регулировочный винт (2), затем поместить в гнездо вкладыш (3)
в ближайшее положение к оси фрезы (расстояние от задней стенки около 0,5 мм).
Винт (6) установить в отверстие в корпусе, выполняя 2 оборота, а затем наложить
на винт клин (7) и затянуть ключом.
