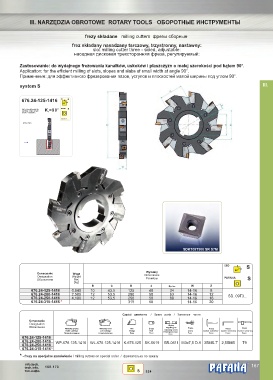

frezy składane milling cutters фрезы сборные

frez składany nasadzany tarczowy, trzystronny, nastawny:
slot milling cutter three - sided, adjustable :
насадная дисковая трехсторонняя фреза, регулируемый :

Zastosowanie: do wydajnego frezowania kanałków, uskoków i płaszczyzn o małej szerokości pod kątem 90°.
Application: for the efficient milling of slots, slopes and slabs of small width at angle 90°.
Применение: для эффективного фрезерования пазов, уступов и плоскостей малой ширины под углом 90°.
system S III.

676.24-125-1416 ISO S
90 o
kąt przystawienia: K =90 o PAFANA S
cutting edge angle :
угол в плание: r
SDKT...
SYSTEM S

SDKT09T308 SR S7M

ISO S
90 o
Wymiary
Oznaczenie Waga Dimensions
Designation Weight PAFANA
Обозначене Вес Размеры S
[kg]
B C D d apmax W Z

676.24-125-1416 0,840 10 43,5 125 40 34 14-16 8
676.24-200-1416 2,580 12 53,5 200 50 63 14-16 12 SD..09T3...
676.24-250-1416 4,180 12 53,5 250 50 88 14-16 16
676.24-315-1416 * 315 60 14-16 20

Części zamienne / Spare parts / Запасные части
Oznaczenie
Designation
Śruba
Обозначене regulacyjna Śruba
Wkładka prawa Wkładka lewa Klin Śruba Adjusting screw Klucz Klucz Klucz
Right cartridge Left cartridge Wedge Bolt Screw Socket screw key Socket screw key Socket screw key
Правый вкладыш Левый вкладыш Клин Болт Регулировочный Болт Ключ Ключ Ключ
болт
676.24-125-1416
676.24-200-1416 WP-676.125-1416 WL-676.125-1416 K-676.125 SK-0619 SR-0611 M3x7,5 D-9 3SMS-T 2,5SMS T9
676.24-250-1416
676.24-315-1416*

* - frezy na specjalne zamówienie / milling cutters on special order / фрезатолько по заказу
info.tech. ® 167
tech.info. 168-173
тех.инфо. S 324
