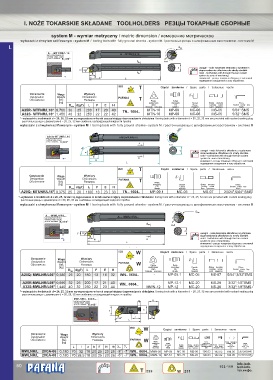

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar metryczny / metric dimension / измерение метрическое
wytaczaki z chwytem szlifowanym - system M / boring tools with fully ground shanks - system M. / расточные резцы с шлифованным хвостовиком - система M
I. D min
A...-MTFNR/L16
kąt przystawienia: A...-MTFNR/L16
cutting edge angle : o
угол в плание: K =90
r
A A-A
d uwaga! - noże tokarskie składane z systemem
F 90 o doprowadzenia chłodziwa do strefy obróbki.
A note! - toolholders with through the-bar coolant
E
system to zone of machining.
H
L внимание! - резцы токарные сборные с системой
подведения охладителя в зону обработки.
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры T Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
d(g7) L F E H Shim Pin Clamp Locking screw Socket screw key
D min
Опорная пластина Штифт Прихват Болт прихвата Ключ
A25R- MTFNR/L16* 0,700 36 25 200 17 20 40 TN.. 1604.. MTN-16 MP-09 MC-06 MS-06 5/64" SMS
A32S- MTFNR/L16* 1,450 40 32 250 22 22 42 MTN-16 MP-09 MC-06 MS-06 5/32" SMS
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка
wytaczaki z chwytem szlifowanym - system M / boring tools with fully ground shanks - system M. / расточные резцы с шлифованным хвостовиком - система M
Dm in.
A20Q-MTUNR/L16
kąt przystawienia: A20Q-MTUNR/L16
cutting edge angle :
угол в плание: K =93 o
r A
A-A
93°
d uwaga! - noże tokarskie składane z systemem
F doprowadzenia chłodziwa do strefy obróbki.
note! - toolholders with through the-bar coolant
E A system to zone of machining.
H внимание! - резцы токарные сборные с системой
L подведения охладителя в зону обработки.
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры T Kołek
[kg] mocujący Docisk Śruba docisku Klucz
d(g7) L F E H Pin Clamp Locking screw Socket screw key
Штифт Прихват Болт прихвата Ключ
D min
A20Q- MTUNR/L16* 0,375 25 20 180 13 23 33 TN.. 1604.. MP-09.1 MC-06 MS-07 2/324",5/64" SMS
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка
wytaczaki z chwytem szlifowanym - system M / boring tools with fully ground shanks - system M. / расточные резцы с шлифованным хвостовиком - система M
D min
A...-MWLNR/L.. A...-MWLNR/L..
kąt przystawienia:
cutting edge angle :
угол в плание: K =95 o
r
A
A-A
d
F 90 o uwaga! - noże tokarskie składane z systemem
E doprowadzenia chłodziwa do strefy obróbki.
H A note! - toolholders with through the-bar coolant
system to zone of machining.
L внимание! - резцы токарные сборные с системой
подведения охладителя в зону обработки.
ISO W Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры W Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
d(g7) L F E H Shim Pin Clamp Locking screw Socket screw key
D min Опорная пластина Штифт Прихват Болт прихвата Ключ
A20Q- MWLNR/L06* 0,380 25 20 180 13 16 32 WN.. 0604.. - MP-09.1 MC-06 MS-07 5/64";3/32"SMS
A25R-MWLNR/L08* 0,690 32 25 200 17 21 40 WN.. 0804.. - MP-12.1 MC-20 MS-20 3/32";1/8"SMS
A32S-MWLNR/L08* 1,440 40 32 250 22 23 44 MWN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка
MWLNR/L 20CA-..
kąt przystawienia: a H 1
cutting edge angle :
угол в плание: K =95 o
r
b
F
l H
O
95
L
ISO W Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA W
Płytka
Śruba
[kg] podporowa Kołek regulacyjna Śruba mocująca Klucz
Holding down
Shim mocujący Docisk Śruba docisku Adjustment screw Śruba oporowa screw Socket
Pin
Stop screw
Опорная
Clamp
L l a b F H H1 s o пластинка Штифт Прихват Locking screw Регулировочный Опорный болт Крепёжный screw key
винт
Ключ
винт
Болт прихвата
O
MWLNR/L 20CA-06 0,180 70 32 10 20 25 20 26 -8 O -7 WN.. 0604.. MWN-09 MP-09 MC-06 MS-06 196.03 182.02 196.05 2;3;5;3/32SMS
MWLNR/L 20CA-08 0,180 70 28,5 10 20 25 20 26 -8 O -7 O WN.. 0804.. MWN-12 MP-12 MC-20 MS-20 196.03 182.02 196.05 3;5;1/8;3/32SMS
info.tech.
®
50 103-119 tech.info.
T 229 W 231 тех.инфо.
