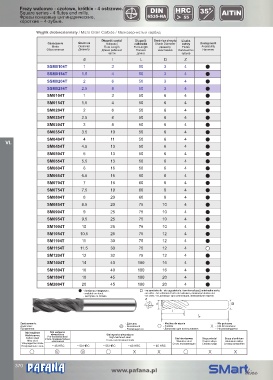

Frezy walcowo - czołowe, krótkie - 4 ostrzowe. HRC 0
Square series - 4 flutes end mills. DIN 35 AlTiN
Фрезы концевые цилиндрические, 6535-HA 55
короткие – 4-зубые.

Węglik drobnoziarnisty / Micro Grain Carbide / Мелкозернистый карбид
Długość części Długość Średnica chwytu Liczba
Oznaczenie Średnica roboczej całkowita Shank Diameter ostrzy Dostępność
Mode Diameter Flute Length Full Length Диаметр Flutes Availability
Обозначение Диаметр Длина рабочей Полная хвостовика Количество Наличие
части длина зубьев
d l L D Z
SSM0104T 1 3 50 3 4
SSM0154T 1.5 4 50 3 4
SSM0204T 2 6 50 3 4
SSM0254T 2.5 8 50 3 4
SM0104T 1 3 50 6 4
SM0154T 1.5 4 50 6 4
SM0204T 2 6 50 6 4
SM0254T 2.5 8 50 6 4
SM0304T 3 8 50 6 4
SM0354T 3.5 10 50 6 4
SM0404T 4 11 50 6 4
VI.
SM0454T 4.5 13 50 6 4
SM0504T 5 13 50 6 4
SM0554T 5.5 13 50 6 4
SM0604T 6 16 50 6 4
SM0654T 6.5 16 60 8 4
SM0704T 7 16 60 8 4
SM0754T 7.5 19 60 8 4
SM0804T 8 20 60 8 4
SM0854T 8.5 20 75 10 4
SM0904T 9 25 75 10 4
SM0954T 9.5 25 75 10 4
SM1004T 10 25 75 10 4
SM1054T 10.5 25 75 12 4
SM1104T 11 30 75 12 4
SM1154T 11.5 30 75 12 4
SM1204T 12 32 75 12 4
SM1404T 14 40 100 16 4
SM1604T 16 40 100 16 4
SM1804T 18 45 100 20 4
SM2004T 20 45 100 20 4
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .
z

d D
l
L
Zastosowanie: - Zalecany - Możliwy do użycia - Nie polecany
Application: - Recommend - Suitable X - Not Recommend
Применение : - Рекомендуется - Допустимо для использования - Не рекомендуется
Stal węglowa Stal wstępnie
Stal stopowa utwardzona Stal wysoko utwardzona
Pre-hardened steel
Carbon steel Сталь предварительно High-hardened steel Stal nierdzewna Stopy miedzi Stopy aluminium
Alloy steel закаленная Сталь высокозакаленная Stainless steel Cooper alloys Aluminium alloys
Углеродистая сталь Сталь нержавеющая Сплавы меди Сплавы алюминия
Легированная сталь ~ 45 HRC ~ 50 HRC ~ 55 HRC ~ 60 HRC ~ 65 HRC
X X X X
® ®
370
