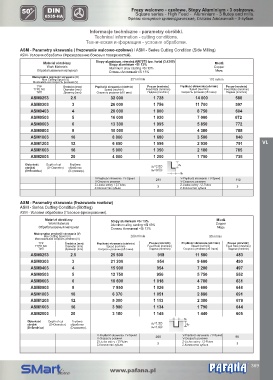

50 0 DIN Frezy walcowo - czołowe, Stopy Aluminium - 3 ostrzowe.
6535-HA Square series - High Feed - Aluminium - 3 flutes end mills.
Фрезы концевые цилиндрические, Сплавы Алюминий – 3-зубые.

Informacje techniczne - parametry obróbki.
Technical information - cutting conditions.
Техническая информация - условия обработки.
ASM - Parametry skrawania ( frezowanie walcowo-czołowe) / ASM - Series Cutting Condition (Side Milling)
ASM- Условия обработки (Фрезерование боковых поверхностей).
Stopy aluminium, również AW7075 tzw. fortal (3.4365)
Materiał obrabiany Stopy aluminium <Si 13% Miedź
Work Materials Aluminum alloy casting <Si 13% Copper
Обрабатываемый материал Медь
Сплавы Алюминий <Si 13%
Maksymalna prędkość skrawania (V)
Max Cutting Speed (V) 251 m/min 110 m/min
Максимальная скорость резания (V)
TYP Średnica (mm) Prędkość skrawania (obr/min) Posuw (mm/min) Prędkość skrawania (obr/min) Posuw (mm/min)
TYPE NO Diameter (mm) Speed (rev/min) Feed Rate (mm/min) Speed (rev/min) Feed Rate (mm/min)
ТИП Диаметр (mm) Скорость резания (об / мин) Подача (mm/min) Скорость резания (об / мин) Подача (mm/min)
ASM0253 2.5 32 000 1 728 14 000 588
ASM0303 3 26 000 1 756 11 700 597
ASM0403 4 20 000 1 800 8 750 604
ASM0503 5 16 000 1 920 7 000 672
ASM0603 6 13 300 1 995 5 850 772
ASM0803 8 10 000 1 800 4 380 788
ASM1003 10 8 000 1 680 3 500 840
ASM1203 12 6 650 1 596 2 930 791 VI.
ASM1603 16 5 000 1 350 2 180 785
ASM2003 20 4 000 1 200 1 750 735
Głębokość Depth of cut Глубина ap
obróbki (D=Diameter) обработки =2.0D ap
(D=Średnica) (D-диаметр). ae=0.5D
ae
V-Prędkość skrawania / V-Speed 251 V-Prędkość skrawania / V-Speed 110
V-Скорость резания V-Скорость резания
Z-Liczba ostrzy / Z-Flutes Z-Liczba ostrzy / Z-Flutes
Z-Количество зубьев 3 Z-Количество зубьев 3

ASM - Parametry skrawania (frezowanie rowków)
ASM - Series Cutting Condition (Slotting)
ASM - Условия обработки (Пазовое фрезерование).
Materiał obrabiany Stopy aluminium <Si 13% Miedź
Work Materials Aluminum alloy casting <Si 13% Copper
Обрабатываемый материал Медь
Сплавы Алюминий <Si 13%
Maksymalna prędkość skrawania (V)
Max Cutting Speed (V) 200 m/min 90 m/min
Максимальная скорость резания (V)
TYP Średnica (mm) Prędkość skrawania (obr/min) Posuw (mm/min) Prędkość skrawania (obr/min) Posuw (mm/min)
TYPE NO Diameter (mm) Speed (rev/min) Feed Rate (mm/min) Speed (rev/min) Feed Rate (mm/min)
ТИП Диаметр (mm) Скорость резания (об / мин) Подача (mm/min) Скорость резания (об / мин) Подача (mm/min)
ASM0253 2.5 25 500 918 11 500 483
ASM0303 3 21 200 954 9 600 490
ASM0403 4 15 900 954 7 200 497
ASM0503 5 12 750 956 5 750 552
ASM0603 6 10 600 1 018 4 780 631
ASM0803 8 7 950 1 026 3 600 648
ASM1003 10 6 370 1 051 2 880 691
ASM1203 12 5 300 1 113 2 380 678
ASM1603 16 3 980 1 134 1 790 644
ASM2003 20 3 180 1 145 1 440 605
ae
Głębokość Depth of cut Глубина
obróbki (D=Diameter) обработки =1.5D ap ap
(D=Średnica) (D-диаметр). ae=1.0D
V-Prędkość skrawania / V-Speed 200 V-Prędkość skrawania / V-Speed 90
V-Скорость резания V-Скорость резания
Z-Liczba ostrzy / Z-Flutes 3 Z-Liczba ostrzy / Z-Flutes 3
Z-Количество зубьев Z-Количество зубьев

® ®
