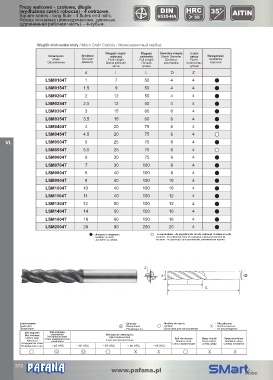

Frezy walcowo - czołowe, długie 0
(wydłużona cześć robocza) - 4 ostrzowe. DIN HRC 35 AlTiN
Square series - long flute - 4 flutes end mills. 6535-HA 55
Фрезы концевые цилиндрические, длинные
(удлиненная рабочая часть) – 4-зубые.

Węglik drobnoziarnisty / Micro Grain Carbide / Мелкозернистый карбид
Długość części Długość Średnica chwytu Liczba
Oznaczenie Średnica roboczej całkowita Shank Diameter ostrzy Dostępność
Mode Diameter Flute Length Full Length Диаметр Flutes Availability
Обозначение Диаметр Длина рабочей Полная хвостовика Количество Наличие
части длина зубьев
d l L D Z
LSM0104T 1 7 50 4 4
LSM0154T 1.5 9 50 4 4
LSM0204T 2 12 50 4 4
LSM0254T 2.5 12 50 4 4
LSM0304T 3 15 60 6 4
LSM0354T 3.5 15 60 6 4
LSM0404T 4 20 75 6 4
LSM0454T 4.5 20 75 6 4
VI. LSM0504T 5 25 75 6 4
LSM0554T 5.5 25 75 6 4
LSM0604T 6 30 75 6 4

LSM0704T 7 30 100 8 4
LSM0804T 8 40 100 8 4
LSM0904T 9 40 100 10 4
LSM1004T 10 40 100 10 4
LSM1104T 11 40 100 12 4
LSM1204T 12 50 100 12 4
LSM1404T 14 50 150 16 4
LSM1604T 16 60 150 16 4
LSM2004T 20 90 200 20 4
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

z
d D
l
L

Zastosowanie: - Zalecany - Możliwy do użycia - Nie polecany
Application: - Recommend - Suitable X - Not Recommend
Применение : - Рекомендуется - Допустимо для использования - Не рекомендуется
Stal węglowa Stal wstępnie
Stal stopowa utwardzona Stal wysoko utwardzona
Pre-hardened steel
Carbon steel Сталь предварительно High-hardened steel Stal nierdzewna Stopy miedzi Stopy aluminium
Alloy steel закаленная Сталь высокозакаленная Stainless steel Cooper alloys Aluminium alloys
Углеродистая сталь Сталь нержавеющая Сплавы меди Сплавы алюминия
Легированная сталь ~ 45 HRC ~ 50 HRC ~ 55 HRC ~ 60 HRC ~ 65 HRC
X X X X
® ®
