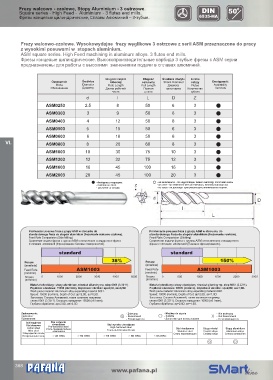

Frezy walcowo - czołowe, Stopy Aluminium - 3 ostrzowe. DIN 0
Square series - High Feed - Aluminium - 3 flutes end mills. 50
6535-HA
Фрезы концевые цилиндрические, Сплавы Алюминий – 3-зубые.

Frezy walcowo-czołowe. Wysokowydajne frezy węglikowe 3 ostrzowe z serii ASM przeznaczone do pracy
z wysokimi posuwami w stopach aluminium.
ASM square series. High Feed machining in aluminum alloys. 3 flutes end mills.
Фрезы концевые цилиндрические. Высокопроизводительные карбида 3 зубые фрезы с ASM серии
предназначены для работы с высокими значениями подачи в сплавах алюминий.

Długość części Długość Średnica chwytu Liczba
Oznaczenie Średnica roboczej całkowita Shank Diameter ostrzy Dostępność
Mode Diameter Flute Length Full Length Диаметр Flutes Availability
Обозначение Диаметр Длина рабочей Полная хвостовика Количество Наличие
части длина зубьев
d l L D Z
ASM0253 2.5 8 50 6 3
ASM0303 3 9 50 6 3
ASM0403 4 12 50 6 3
ASM0503 5 15 50 6 3
ASM0603 6 18 50 6 3
VI. ASM0803 8 20 60 8 3

ASM1003 10 30 75 10 3
ASM1203 12 32 75 12 3
ASM1603 16 45 100 16 3
ASM2003 20 45 100 20 3
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. z - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

d
D
l
L

Porównanie posuwu freza z grupy ASM w stosunku do Porównanie posuwu freza z grupy ASM w stosunku do
standardowego freza do stopów aluminium (frezowanie walcowo-czołowe). standardowego freza do stopów aluminium (frezowanie rowków).
Feed Rate Comparision (Side Milling) Feed Rate Comparision (Slotting)
Сравнение подачи фрэза с группы ASM относительно стандартного фрэза Сравнение подачи фрэза с группы ASM относительно стандартного
к сплавам алюминий (Фрезерование боковых поверхностей). фрэза к сплавам алюминий (Пазовое фрезерование).
standard standard
38% 150%
Posuw Posuw
(mm/min) (mm/min)
Feed Rate ASM1003 Feed Rate ASM1003
(mm/min) (mm/min)
Подача 0 1000 2000 3000 4000 5000 Подача 0 500 1000 1500 2000 3000
(mm/min) (mm/min)
Materiał obrabiany: stopy aluminium, również siluminy np. stop 6061 (3.3211) . Materiał obrabiany: stopy aluminium, również siluminy np. stop 6061 (3.3211).
Prędkość obrotowa: 15000 (obr/min), Głębokość obróbki: ap=2,0D, ae=0,5D. Prędkość obrotowa: 10000 (obr/min), Głębokość obróbki: ap=2,0D, ae=1,0D.
Work piece material: Aluminium alloy expending material 6061. Work piece material: Aluminium alloy expending material 6061.
Speed: 15000 (rev/min), Depth of Cut: ap=2,0D, ae=0,5D. Speed: 10000 (rev/min), Depth of Cut: ap=2,0D, ae=1,0D.
Заготовка: Сплавы Алюминий, также силинюм например Заготовка: Сплавы Алюминий, также силинюм например
сплав 6061 (3.3211). Скорость вращения: 15000 (об / мин), сплав 6061 (3.3211). Скорость вращения: 10000 (об / мин),
Глубина обработки; ap=2,0D, ae=0,5D. Глубина обработки; ap=2,0D, ae=1,0D.
Zastosowanie: - Zalecany - Możliwy do użycia - Nie polecany
Application: - Recommend - Suitable X - Not Recommend
Применение : - Рекомендуется - Допустимо для использования - Не рекомендуется
Stal węglowa Stal wstępnie
utwardzona
Stal stopowa Pre-hardened steel Stal wysoko utwardzona
Carbon steel Сталь предварительно High-hardened steel Stal nierdzewna Stopy miedzi Stopy aluminium
Alloy steel закаленная Сталь высокозакаленная Stainless steel Cooper alloys Aluminium alloys
Углеродистая сталь Сталь нержавеющая Сплавы меди Сплавы алюминия
Легированная сталь ~ 45 HRC ~ 50 HRC ~ 55 HRC ~ 60 HRC ~ 65 HRC

® ®
368
