Page 369 - Pafana

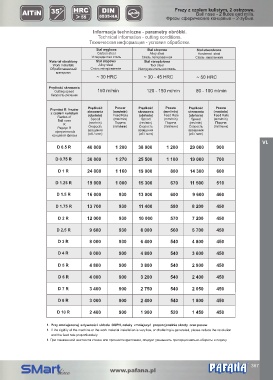

AlTiN 35 0 HRC DIN Frezy z czołem kulistym, 2 ostrzowe.
Ball nose - 2 flutes end mills.
55 6535-HA Фрезы сферические концевые – 2-зубые.

Informacje techniczne - parametry obróbki.
Technical information - cutting conditions.
Техническая информация - условия обработки.
Stal węglowa Stal stopowa Stal utwardzona
Carbon steel Alloy steel Hardened steel
Углеродистая сталь Сталь легированная Сталь закаленная
Materiał obrabiany Stal stopowa Stal narzędziowa
Work materials Alloy steel Tool steel
Обрабатываемый Сталь легированная Инструментальная сталь
материал
~ 30 HRC ~ 30 - 45 HRC 50 HRC~

Prędkość skrawania
Cutting speed 150 m/min 120 - 150 m/min 80 - 100 m/min
Скорость резания

Prędkość Posuw Prędkość Posuw Prędkość Posuw
Promień R frezów (mm/min) (mm/min) (mm/min)
z czołem kulistym skrawania Feed Rate skrawania Feed Rate skrawania Feed Rate
Radius of (obr/min) (mm/min) (obr/min) (mm/min) (obr/min) (mm/min)
Speed
Speed
Speed
Ball nose
R (rev/min) Подача (rev/min) Подача (rev/min) Подача
Радиус R Скорость (mm/мин ) Скорость (mm/мин ) Скорость (mm/мин )
сферической вращения вращения вращения
концевой фрезы (об / мин ) (об / мин ) (об / мин )
VI.
D 0.5 R 40 000 1 200 38 000 1 200 29 000 900
D 0.75 R 30 000 1 270 25 500 1 100 19 000 700

D 1 R 24 000 1 160 19 000 800 14 300 600

D 1.25 R 19 000 1 000 15 300 670 11 500 510

D 1.5 R 16 000 930 13 000 600 9 600 460

D 1.75 R 13 700 930 11 400 580 8 200 450

D 2 R 12 000 930 10 000 570 7 200 450

D 2.5 R 9 600 930 8 000 560 5 700 450

D 3 R 8 000 930 6 400 540 4 800 450

D 4 R 6 000 900 4 800 540 3 600 450

D 5 R 4 800 900 3 800 540 2 900 450

D 6 R 4 000 900 3 200 540 2 400 450

D 7 R 3 400 900 2 750 540 2 050 450

D 8 R 3 000 900 2 400 540 1 800 450

D 10 R 2 400 900 1 900 520 1 450 450

1. Przy zmniejszonej sztywności układu OUPN, należy zmniejszyć proporcjonalnie obroty oraz posuw.
1. If the rigidity of the machine or the work material installation is very low, or chattering is generated, please reduce the revolution
and the feed rate proportionately.
1. При пониженной жесткости станка или прочности крепления, следует уменьшить пропорционально обороты и подачу.

® ®
367
www.pafana.pl
