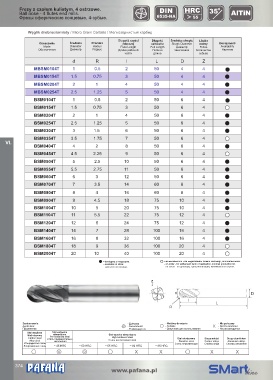

Frezy z czołem kulistym, 4 ostrzowe. DIN HRC 35 0
Ball nose - 4 flutes end mills. AlTiN
6535-HA
55
Фрезы сферические концевые, 4-зубые.
Węglik drobnoziarnisty / Micro Grain Carbide / Мелкозернистый карбид
Długość części Długość Średnica chwytu Liczba
Oznaczenie Średnica Promień roboczej całkowita Shank Diameter ostrzy Dostępność
Mode Diameter Radius Flute Length Full Length Диаметр Flutes Availability
Обозначение Диаметр Радиус Длина рабочей Полная хвостовика Количество Наличие
части длина зубьев
d R l L D Z
MBSM0104T 1 0.5 2 50 4 4
MBSM0154T 1.5 0.75 3 50 4 4
MBSM0204T 2 1 4 50 4 4
MBSM0254T 2.5 1.25 5 50 4 4
BSM0104T 1 0.5 2 50 6 4
BSM0154T 1.5 0.75 3 50 6 4
BSM0204T 2 1 4 50 6 4
BSM0254T 2.5 1.25 5 50 6 4
BSM0304T 3 1.5 6 50 6 4
BSM0354T 3.5 1.75 7 50 6 4
VI.
BSM0404T 4 2 8 50 6 4
BSM0454T 4.5 2.25 9 50 6 4
BSM0504T 5 2.5 10 50 6 4
BSM0554T 5.5 2.75 11 50 6 4
BSM0604T 6 3 12 50 6 4
BSM0704T 7 3.5 14 60 8 4

BSM0804T 8 4 16 60 8 4
BSM0904T 9 4.5 18 75 10 4
BSM1004T 10 5 20 75 10 4
BSM1104T 11 5.5 22 75 12 4
BSM1204T 12 6 24 75 12 4
BSM1404T 14 7 28 100 16 4
BSM1604T 16 8 32 100 16 4
BSM1804T 18 9 36 100 20 4
BSM2004T 20 10 40 100 20 4
- dostępny z magazynu. - na zamówienie - do uzgodnienia: termin realizacji, minimalna seria.
- available on stock. - on order - for settlement: term of realisation, minimal production lot.
- доступен со склада . - на заказ - по договору: срок реализации , минимальная партия .

z

d D
l
L
R

Zastosowanie: - Zalecany - Możliwy do użycia - Nie polecany
Application: - Recommend - Suitable X - Not Recommend
Применение : - Рекомендуется - Допустимо для использования - Не рекомендуется
Stal węglowa Stal wstępnie
Stal stopowa utwardzona Stal wysoko utwardzona
Pre-hardened steel
Carbon steel Сталь предварительно High-hardened steel Stal nierdzewna Stopy miedzi Stopy aluminium
Alloy steel закаленная Сталь высокозакаленная Stainless steel Cooper alloys Aluminium alloys
Углеродистая сталь Сталь нержавеющая Сплавы меди Сплавы алюминия
Легированная сталь ~ 45 HRC ~ 50 HRC ~ 55 HRC ~ 60 HRC ~ 65 HRC
X X X X
® ®
374
