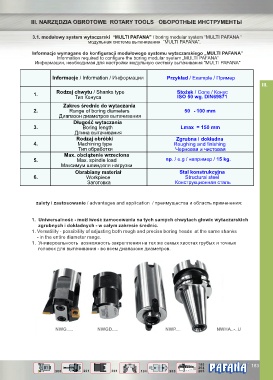

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.

Informacje wymagane do konfiguracji modułowego systemu wytaczarskiego „MULTI PAFANA”
Information required to configure the boring modular system „MULTI PAFANA”
Информации, необходимая для настройки модульную систему вытачивания "MULTI PAFANA"

Informacje / Information / Информации Przykład / Example / Пример
III.
Rodzaj chwytu / Shanks type Stożek / Cone / Конус
1.
Тип Конуса ISO 50 wg. DIN69871
Zakres średnic do wytaczania
2. Range of boring diameters 50 - 100 mm
Диапазон диаметров вытачивания
Długość wytaczania
3. Boring length Lmax = 150 mm
Длина вытачивания
Rodzaj obróbki Zgrubna i dokładna
4. Machining type Roughing and finishing
Тип обработки Черновая и чистовая
Max. obciążenie wrzeciona
5. Max. spindle load np. / e.g / например / 15 kg.
Максимум шпинделя нагрузки
Obrabiany materiał Stal konstrukcyjna
6. Workpiece Structural steel
Заготовка Конструкционная сталь

zalety i zastosowanie / advantages and application / преимущества и область применения:

1. Uniwersalność - możliwość zamocowania na tych samych chwytach głowic wytaczarskich
zgrubnych i dokładnych - w całym zakresie średnic.
1. Versatility - possibility of adjusting both rough and precise boring heads at the same shanks
- in the entire diameter range.
1. Универсальность возможность закрепления на тех же самых хвостах грубых и точных
головок для вытачивания - во всем диапазоне диаметров.

NWG..... NWGD..... NWP.... NWHA..-..U

199 ® 183
204
200 201 201 194 203 205
