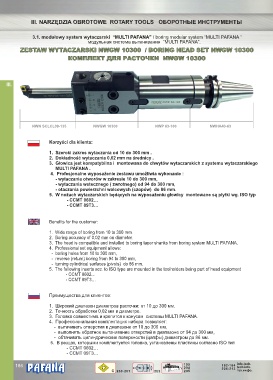

Page 188 - Pafana

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

3.1. modułowy system wytaczarski “MULTI PAFANA” / boring modular system “MULTI PAFANA “
модульная система вытачивания “MULTI PAFANA”.
NWGW 10300 GW 10300
ZEST NW
ZESTAW WYTACZARSKI NWGW 10300 / AW WYTACZARSKI NWGW 10300 / BORING HEAD SETBORING HEAD SET
КОМПЛЕКТ ДЛЯ РАСТОЧКИ NWGW 10300 NWGW 10300
КОМПЛЕКТ ДЛЯ РАСТОЧКИ

III.

NWN SCLCL09-135 NWGW 10300 NWP 63-100 NWHA40-63

Korzyści dla klienta:

1. Szeroki zakres wytaczania od 10 do 300 mm .
2. Dokładność wytaczania 0,02 mm na średnicy .
3. Głowica jest kompatybilna i montowana do chwytów wytaczarskich z systemu wytaczarskiego
MULTI PAFANA .
4. Profesjonalne wyposażenie zestawu umożliwia wykonanie :
- wytaczania otworów w zakresie 10 do 300 mm,
- wytaczania wstecznego ( zwrotnego) od 94 do 300 mm,
- otaczania powierzchni walcowych (czopów) do 86 mm.
5. W nożach wytaczarskich będących na wyposażeniu głowicy montowane są płytki wg. ISO typ
- CCMT 0602…
- CCMT 09T3…

Benefits for the customer:

1. Wide range of boring from 10 to 300 mm.
2. Boring accuracy of 0,02 mm on diameter.
3. The head is compatible and installed to boring taper shanks from boring system MULTI PAFANA.
4. Professional set equipment allows:
- boring holes from 10 to 300 mm,
- reverse (return) boring from 94 to 300 mm,
- turning cylindrical surfaces (pivots) do 86 mm.
5. The following inserts acc. to ISO type are mounted in the toolholders being part of head equipment
- CCMT 0602…
- CCMT 09T3…

Преимущества для клиентов:

1. Широкий диапазон диаметров расточки: от 10 до 300 мм.
2. Точность обработки 0,02 мм в диаметре.
3. Головка совместима и крепится к конусам системы MULTI PAFANA.
4. Профессиональная комплектация набора позволяет:
- вытачивать отверстия в диапазоне от 10 до 300 мм,
- выполнять обратное вытачивание отверстий в диапазоне от 94 до 300 мм,
- обтачивать цилиндрические поверхности (цапфы) диаметром до 86 мм.
5. В резцах, которыми комплектуется головка, установлены пластины согласно ISO тип
- CCMT 0602…
- CCMT 09T3…

® 199 info.tech.
186 182-184 tech.info.
204 206-213
C 250-251 203 205 тех.инфо.
