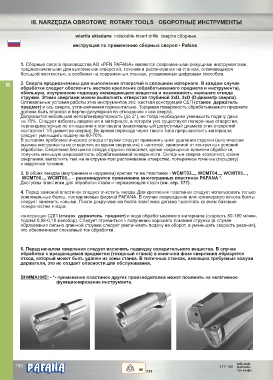

III. NARZĘDZIA OBROTOWE ROTARY TOOLS ОБОРОТНЫЕ ИНСТРУМЕНТЫ

wiertła składane indexable insert drills сверла сборные

инструкция по применению сборных сверел - Pafana

1. Сборные сверла производства АО «PFN PAFANA» являются современными режущими инструментами,
предназначенными для выполнения отверстий, точения и растачивания на станках, отличающихся
большой жесткостью, а особенно на современных станках, управляемых цифровым способом.

III. 2. Сверла предназначены для выполнения отверстий в сплошном материале. В каждом случае
обработки следует обеспечить жесткое крепление (обрабатываемого предмета и инструмента),
обильную, внутреннюю подводку охлаждающего вещества и возможность хорошего отвода
стружки. Этими сверлами можно выполнять отверстия глубиной 2xD, 3xD (D-диаметр сверла).
Оптимальные условия работы этих инструментов это: жесткая конструкция СДП (станок держатель
предмет) и ось сверла, установленная горизонтально. Торцевая поверхность обрабатываемого предмета
должна быть плоской и перпендикулярной по отношению к оси сверла.
Допускается небольшая неперпендикулярность (до 2°), но тогда необходимо уменьшить подачу даже
на 70%. Следует избегать сверления в материале, в котором уже существуют поперечные отверстия,
перпендикулярные по отношению к оси сверла (максимальный допустимый диаметр этих отверстий
составляет 1/5 диаметра сверла). Во время перехода через такого типа прерывистость материала
следует уменьшить подачу на 60-70%.
В условиях проблематического отвода стружки следует применять цикл удаления стружки (циклическая
выемка инструмента из отверстия во время сверления) с частотой, зависимой от конкретных условий
обработки. Сверление без цикла отвода стружки позволяет, кроме сокращения времени обработки,
получить меньшую шероховатость обрабатываемой поверхности. Складные сверла позволяют, кроме
сверления, выполнять тем же инструментом растачивание отверстий, поперечное точение (торцовку)
и наружное точение.

3. В обоих гнездах (внутреннем и наружном) крепим те же пластинки - WCMT03..., WCMT04..., WCMT05...,
WCMT06..., WCMT08... - рекомендуется применение многогранных пластинок PAFANA *.
Доступны пластинки для обработки стали и нержавеющей стали (см. стр. 177).
4. Перед заменой пластинок следует очистить гнезда. Для крепления пластинок следует использовать только
оригинальные болты, поставляемые фирмой PAFANA. В случае повреждения или чрезмерного износа болты
следует заменить новыми. После докручивания болта пластинка должна прилегать ко всем базовым
поверхностям гнезда.

конструкции СДП (станок держатель предмет) и вида обрабатываемого материала (скорость 80-180 м/мин,
подача 0,08-0,18 мм/обор). Следует стремиться к получению хорошего ломания стружки (в случае
образования сильно длинной стружки следует увеличивать подачу на оборот, а уменьшать скорость резания),
что обеспечивает спокойный ток обработки.

6. Перед началом сверления следует включить подводку охладительного вещества. В случае
обработки с вращающимся предметом (токарный станок) в конечной фазе сверления образуется
отход, который может быть удален из зоны станка. В типичных станках, имеющих требуемые кожухи
держателя, это не создает опасности для обслуживания.

ВНИМАНИЕ! - *- применение пластинок других производителей может повлиять на негативное
функционирование инструмента.
