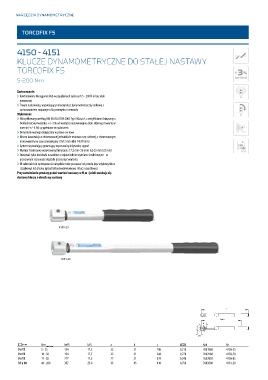

Page 298 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 298

TORCOFIX FS

4150 - 4151

KLUCZE DYNAMOMETRYCZNE DO STAŁEJ NASTAWY
TORCOFIX FS

5-200 N·m

Zastosowanie:
› Kontrolowane dociąganie śrub w popularnych zakresach 5 - 200 N·m bez skali
nastawczej
› Trwale nastawiony, wyzwalający i mocny klucz dynamometryczny rurkowy z
zamocowaniem czopowym dla przemysłu i rzemiosła
Wykonanie:
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym.
Dokładność wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w
normie (+/- 4 %) są spełnione w nadmiarze.
› Do kontrolowanego dokręcania w prawo i w lewo
› Mocna konstrukcja z chromowanej jedwabiście matowo rury stalowej, z chromowanym
mocowaniem na czop czworokątny (9x12 mm albo 14x18 mm)
› System wyzwalający generujący wyczuwalny i słyszalny sygnał
› Wymiar średnicowy wzorcowany fabrycznie: 17,5 mm (16 mm) lub 25 mm (22 mm)
› Stosować tylko końcówki nasadowe o odpowiednim wymiarze średnicowym - w
przeciwnym razie może dojść do przesunięć wartości.
› W zależności od zastosowania narzędzie może pracować od przodu (np. wtykowy klucz
szczękowy) lub z boku (grzechotka dwukierunkowa i klucz nasadkowy)
Przy zamówieniu prosimy podać wartość nastawy w N.m - jeżeli oczekuje się
dostawy klucza z określoną nastawą

4150-25

4151-20

c

lwFS
b

a
IcFS
: N·m min / max lwFS lcFS a b c 0 Kod Nr
9 x 12 5 - 25 134 17,5 22 31 186 0,210 7601960 4150-25
9 x 12 10 - 50 194 17,5 22 31 246 0,270 7602180 4150-50
9 x 12 17 - 85 277 17,5 22 31 329 0,340 7602850 4150-85
14 x 18 40 - 200 357 25,0 33 45 410 0,750 7603580 4151-20
