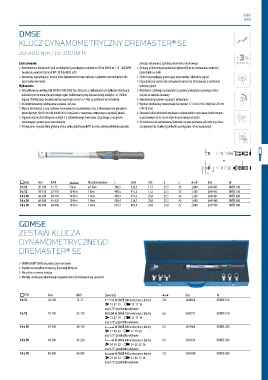

DMSE

KLUCZ DYNAMOMETRYCZNY DREMASTER® SE

20-400 N·m / 15-300 lbf·ft

Zastosowanie: podczas ustawiania żądanego momentu obrotowego

› Kontrolowane dokręcanie śrub w najbardziej popularnym zakresie od 20 do 400 N·m / 15 - 300 lbf·ft › Ze skalą mikrometryczną dla skali głównej N·m do nastawiania wartości
(wskazana wartość dla śrub M7-10,9 do M20-6,9) pośrednich na skali
› Nastawny, wyzwalający i mocny klucz dynamometryczny rurkowy z gniazdem prostokątnym dla › System wyzwalający generujący wyczuwalny i słyszalny sygnał
przemysłu i rzemiosła › Ergonomiczny system do nastawiania momentu obrotowego z symbolem
Wykonanie: informacyjnym
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II klasa A, z zakładowym certyfikatem kalibracji, › Możliwość szybkiego nastawiania za pomocą wkrętaka kątowego, który
odniesionym do wzorców wyższego rzędu. Kalibrowany przy dopuszczalnej odchyłce +/-3% lub nie jest w zakresie dostawy
lepszej. Dla Waszego bezpieczeństwa wymogi normy (+/-4%) są spełnione w nadmiarze. › Zabezpieczony system regulacji i justowania
› Do kontrolowanego dokręcania w prawo i w lewo › Wymiar średnicowy wzorcowany fabrycznie: 17,5 mm (9x12 mm) lub 25 mm
› Mocna konstrukcja z rury stalowej chromowanej na jedwabisty mat, z chromowanym gniazdem (14x18 mm)
prostokątnym (9x12 mm lub 14x18 mm) i częściami z tworzywa sztucznego o wysokiej jakości › Stosować tylko końcówki wtykowe o odpowiednim wymiarze średnicowym -
› Ergonomicznie ukształtowany uchwyt z 2-składnikowego tworzywa sztucznego z nacięciem w przeciwnym razie może dojść do przesunięć wartości.
stanowiącym pomoc przy wzorcowaniu › W zależności od zastosowanej końcówki można pracować od czoła (np. klucz
› Przełączanie między skalą główną N·m a skalą dodatkową lbf·ft w celu uniknięcia błędów odczytu szczękowy) lub z boku (grzechotka przełączana i klucz nasadowy)

: N·m lbf·ft 9 Pierścień skalowy L lwSE lcSE b c 0 Kod Nr
9 x 12 20-100 15-75 5 N·m 0,5 N·m 398,5 326,2 17,5 27,5 32 1,000 2641445 DMSE 100
9 x 12 30-150 22-110 10 N·m 1 N·m 489,5 417,2 17,5 27,5 32 1,160 2641453 DMSE 150
14 x 18 40-200 30-150 10 N·m 1 N·m 499,5 427,2 25,0 27,5 42 1,250 2641461 DMSE 200
14 x 18 60-300 45-220 10 N·m 1 N·m 590,4 518,1 25,0 27,5 42 1,400 2641488 DMSE 300
14 x 18 80-400 60-300 10 N·m 1 N·m 677,2 604,9 25,0 33,0 42 2,000 2641496 DMSE 400

GDMSE
ZESTAW KLUCZA

DYNAMOMETRYCZNEGO
DREMASTER® SE

› DREMASTER® DMSE w praktycznym zestawie
› Popularne narzędzia w mocnej, blaszanej skrzynce
› Wszystko na swoim miejscu
› Moduły z tworzywa piankowego (wymieniane lub dodawane wg życzenia)

: N·m lbf·ft Zawartość 0 Kod Nr
9 x 12 20-100 15-75 " Nr DMSE 100 w skrzynce z blachy 3,9 2641658 GDMSE 100
1 13 17 19 4 13 17 19
oraz 1/2" grzechotka wtykowa
9 x 12 30-150 22-110 " Nr DMSE 150 w skrzynce z blachy 5,6 2643731 GDMSE 150
1 13 17 19 4 13 17 19
oraz 1/2" grzechotka wtykowa
14 x 18 40-200 30-150 " Nr DMSE 200 w skrzynce z blachy 6,3 2641666 GDMSE 200
1 17 19 24 4 17 19 24
oraz 1/2" grzechotka wtykowa
14 x 18 60-300 45-220 " Nr DMSE 300 w skrzynce z blachy 6,5 2641674 GDMSE 300
1 24 30 32 4 24 30 32 36
oraz 1/2" grzechotka wtykowa
14 x 18 80-400 60-300 " Nr DMSE 400 w skrzynce z blachy 7,0 2641690 GDMSE 400
1 24 30 32 4 24 30 32 36
oraz 1/2" grzechotka wtykowa
