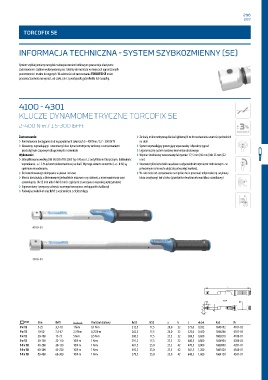

TORCOFIX SE
INFORMACJA TECHNICZNA - SYSTEM SZYBKOZMIENNY (SE)
System szybkiej zmiany narzędzi z zabezpieczeniem kołkowym gwarantuje elastyczne
zastosowanie i szybkie wykonywanie prac. Idealny do montażu w miejscach ograniczonych
przestrzennie i trudno dostępnych. W zależności od zastosowania TORCOFIX SE może
pracować zarówno na wprost, od czoła, jak i z prostopadłą grzechotka lub nasadką.
4100 - 4301
KLUCZE DYNAMOMETRYCZNE TORCOFIX SE
2-400 N·m / 1,5-300 lbf·ft
Zastosowanie: › Ze skalą mikrometryczną dla skali głównej N·m do nastawiania wartości pośrednich
› Kontrolowane dociąganie śrub w popularnych zakresach 5 - 400 N·m / 3,7 - 300 lbf·ft na skali
› Nastawny, wyzwalający i oraz mocny klucz dynamometryczny rurkowy z zamocowaniem › System wyzwalający generujący wyczuwalny i słyszalny sygnał
prostokątnym czopowym dla przemysłu i rzemiosła › Ergonomiczny system nastawy momentu obrotowego
Wykonanie: › Wymiar średnicowy wzorcowany fabrycznie: 17,5 mm (16 mm) lub 25 mm (22
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność mm)
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są › Stosować tylko końcówki nasadowe o odpowiednim wymiarze średnicowym - w
spełnione w nadmiarze. przeciwnym razie może dojść do przesunięć wartości.
› Do kontrolowanego dokręcania w prawo i w lewo › W zależności od zastosowania narzędzie może pracować od przodu (np. wtykowy
› Mocna konstrukcja z chromowanej jedwabiście matowo rury stalowej, z mocowaniem na czop klucz szczękowy) lub z boku (grzechotka dwukierunkowa i klucz nasadkowy)
czworokątny (9x12 mm albo 14x18 mm) i częściami z tworzywa o wysokiej wytrzymałości
› Ergonomiczny i poręczny uchwyt z czarnego tworzywa z cechą punktu kalibracji
› Podwójna skala N·m oraz lbf·ft z wziernikiem z efektem lupy
4100-01
4300-01
c
lwSE
b
a
lcSE
: N·m lbf·ft 9 Pierścień skalowy lwSE lcSE a b c 0 Kod Nr
9 x 12 5-25 3,7-18 1 N·m 0,1 N·m 212,5 17,5 20,0 32 273,0 0,352 1646192 4101-02
9 x 12 10-50 7,5-37 2,5 N·m 0,25 N·m 262,5 17,5 20,0 32 323,0 0,450 1646206 4101-05
9 x 12 20-100 15-75 5 N·m 0,5 N·m 300,2 17,5 27,5 32 369,5 0,600 7600210 4100-01
9 x 12 30-150 22-110 10 N·m 1 N·m 391,2 17,5 27,5 32 460,5 0,800 1654934 4200-02
14 x 18 40-200 30-150 10 N·m 1 N·m 401,2 25,0 27,5 42 470,5 0,900 7600990 4201-01
14 x 18 60-300 45-220 10 N·m 1 N·m 492,2 25,0 27,5 42 561,5 1,200 7601020 4300-01
14 x 18 80-400 60-300 10 N·m 1 N·m 579,2 25,0 33,0 42 648,5 1,600 7604120 4301-01
