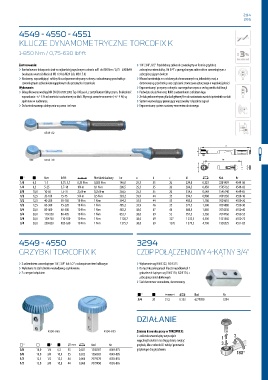

4549 - 4550 - 4551

KLUCZE DYNAMOMETRYCZNE TORCOFIX K

1-850 N·m / 0,75-630 lbf·ft

Zastosowanie: › 1/4", 3/8", 1/2" Przekładany zabierak czworokątny w formie grzybka z
› Kontrolowane dokręcanie śrub w najbardziej popularnym zakresie od 1 do 850 N·m / 0,75 - 630 lbf·ft zabezpieczeniem kulką. Od 3/4" z przepychanym zabierakiem czworokątnym z
(wskazana wartość dla śrub M3-6.9 bis M24-8.8, M30-5.6) zabezpieczającym bolcem
› Nastawny, wyzwalający i solidny klucz dynamometryczny rurkowy z wbudowaną grzechotką z › Mocna konstrukcja z rur stalowych chromowanych na jedwabisty mat, z
czworokątnym zabierakiem napędowym dla przemysłu i rzemiosła chromowaną grzechotką oraz częściami z tworzywa sztucznego o wysokiej jakości
Wykonanie: › Ergonomiczny i poręczny uchwyt z czarnego tworzywa z cechą punktu kalibracji

› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność › Podwójna skala N·m oraz lbf·ft z wziernikiem z efektem lupy
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są › Ze skalą mikrometryczną dla skali głównej N·m do nastawiania wartości pośrednich na skali
spełnione w nadmiarze. › System wyzwalający generujący wyczuwalny i słyszalny sygnał
› Do kontrolowanego dokręcania w prawo i w lewo › Ergonomiczny system nastawy momentu obrotowego

4549-02

d
a
4550-30 lw
c
b

a " a N·m lbf·ft 9 Pierścień skalowy lw a b c d 0 Kod Nr
1/4 6,3 1-5 0,75-3,7 0,25 N·m 0,025 N·m 146,0 25,3 35 26 224,0 0,323 2201429 4549-00
1/4 6,3 5-25 3,7-18 1 N·m 0,1 N·m 206,5 25,3 35 26 284,5 0,450 1545132 4549-02
3/8 10,0 10-50 7,5-37 2,5 N·m 0,25 N·m 256,5 25,3 35 26 334,5 0,540 1545140 4549-05
1/2 12,5 20-100 15-75 5 N·m 0,5 N·m 303,2 35,9 44 35 394,7 0,900 7601530 4550-10
1/2 12,5 40-200 30-150 10 N·m 1 N·m 394,2 35,9 44 35 485,5 1,100 7601610 4550-20
1/2 12,5 60-300 45-220 10 N·m 1 N·m 485,2 35,9 46 35 577,5 1,300 7601880 4550-30
3/4 20,0 80-400 60-300 10 N·m 1 N·m 583,2 38,0 67 46 686,0 1,860 7674330 4550-40
3/4 20,0 110-550 80-405 10 N·m 1 N·m 853,7 38,0 69 52 957,5 3,560 7674760 4550-55
3/4 20,0 150-750 110-550 10 N·m 1 N·m 1 128,7 38,0 69 327 1 232,5 4,500 1521365 4550-75
3/4 20,0 250-850 185-630 10 N·m 1 N·m 1 275,7 38,0 69 1276 1 379,5 4,700 1950525 4551-85

4549 - 4550 3294
GRZYBKI TORCOFIX K CZOP POŁĄCZENIOWY 4-KĄTNY 3/4"

› Z zabierakiem czworokątnym 1/4", 3/8" lub 1/2" z zabezpieczeniem kulkowym › Wykonanie wg DIN 3122, ISO 3315
› Wykonane ze stali chromo-wanadowej, ocynkowane › Do ręcznie pokręcanych kluczy nasadkowych z
› Z czarnym kołpakiem gniazdem 4-kątnym wg DIN 3120, ISO 1174, z
zabezpieczeniem kołkowym
› Stal chromowo-wanadowa, chromowany

a " a y 0 Kod Nr
3/4 20 51,5 0,133 6279090 3294

DZIAŁANIE

4550-86S 4550-85S Zmiana kierunku pracy w TORCOFIX K:
› zabierak czworokątny zwyczajnie 1 2
wypchnąć kciukiem na drugą stronę i wyjąć
Q " Q a " a , 0 Kod Nr grzybek, klucz odwrócić i włożyć ponownie 3
3/8 10,0 1/4 6,3 35 0,021 1545167 4549-87S grzybek po drugiej stronie.
3/8 10,0 3/8 10,0 35 0,022 1566385 4549-88S 180
1/2 12,5 1/2 12,5 44 0,060 7079370 4550-85S
1/2 12,0 3/8 10,0 44 0,060 7079450 4550-86S
