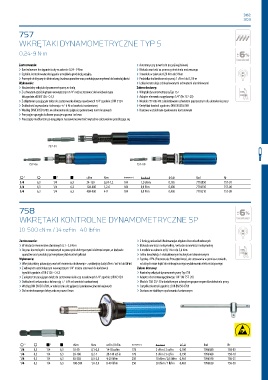

Page 303 - 3001334 Katalog GEDORE 2016 GPL

302
303

757

WKRĘTAKI DYNAMOMETRYCZNE TYP S

0,24-9 N·m

Zastosowanie: › Automatyczny powrót do pozycji wyjściowej
› Kontrolowane dociąganie śruby w zakresie 0,24 - 9 N·m › Blokada wartości za pomocą pierścienia nastawczego
› Szybkie, kontrolowane dociąganie umożliwia produkcję seryjną › 3 modele w zakresie 0,24 N·m do 9 N·m
› Przemysł elektryczny i elektroniczny, budowa aparatów oraz produkcja przemysłowa lub kontrola jakości › Podziałka skali mikrometrycznej: 1 cN·m lub 0,1 N·m
Wykonanie: › Lekka konstrukcja z eloksalowanymi uchwytami aluminiowymi
› Nastawialny wkrętak dynamometryczny ze skalą Zakres dostawy:
› Z uchwytem sześciokątnym wewnętrznym 1/4" można stosować do końcówek typu › Wkrętak dynamometryczny Typ 757
bit zgodnie z DIN 3126 - C 6,3 › Adapter elementu napędowego 1/4" (Nr 757-20)
› Z adapterem pasującym także do zastosowania kluczy nasadowych 1/4" zgodnie z DIN 3124 › Modele 757-06/-09 z dodatkowym uchwytem poprzecznym dla ułatwienia pracy
› Dokładność wyzwalania: tolerancja +/- 6 % od wartości nastawionej › Certyfikat kontroli zgodnie z DIN EN ISO 6789
› Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych › Dostawa w stabilnym opakowaniu kartonowym
› Precyzyjne sprzęgło kulkowe pracuje w prawo i w lewo
› Precyzyjny mechanizm po osiągnięciu nastawionej wartości wyraźnie odczuwalnie prześlizguje się

757-01

757-06 757-09

- " - a " a cN·m N·m y 9 0 Kod Nr
1/4 6,3 1/4 6,3 24-120 0,24-1,2 169 1,0 cN·m 0,165 7718050 757-01
1/4 6,3 1/4 6,3 120-600 1,2-6 184 0,1 N·m 0,400 7718130 757-06
1/4 6,3 1/4 6,3 400-900 4-9 184 0,1 N·m 0,400 7718210 757-09

758

WKRĘTAKI KONTROLNE DYNAMOMETRYCZNE SP

10-500 cN·m / 14 ozf·in - 40 lbf·in

Zastosowanie: › Z funkcją wskazówki holowanej w obydwu kierunkach roboczych
› W obszarze momentów obrotowych 0,1 - 5,0 N·m › Blokada wartości maksymalnej / wskazania wartości maksymalnej
› Do prac kontrolnych i montażowych w przemyśle elektrycznym i elektronicznym, w budowie › 4 modele w zakresie od 0,1 N·m do 5,0 N·m
aparatów oraz produkcji przemysłowej lub kontroli jakości › Lekka konstrukcja z eloksalowanymi uchwytami aluminiowymi
Wykonanie: › Zgodny z EPA (Electrostatic Protected Area), do stosowania w pomieszczeniach,
› Wkrętak próbny pokazujący wartość momentu obrotowego - z podwójną skalą (cN·m / ozf·in lub lbf·in) w których może dojść do niebezpiecznego wyładowania elektrostatycznego
› Z uchwytem sześciokątnym wewnętrznym 1/4" można stosować do końcówek Zakres dostawy:
typu bit zgodnie z DIN 3126 - C 6,3 › Kontrolny wkrętak dynamometryczny Typ 758
› Z adapterem pasującym także do zastosowania kluczy nasadowych 1/4" zgodnie z DIN 3124 › Adapter elementu napędowego 1/4" (Nr 757-20)
› Dokładność wskazania: z tolerancją +/- 6 % od wartości nastawionej › Modele 758-25/-50 z dodatkowym uchwytem poprzecznym dla ułatwienia pracy
› Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych › Certyfikat kontroli zgodnie z DIN EN ISO 6789
› Do kontrolowanego dokręcania w prawo i lewo › Dostawa w stabilnym opakowaniu kartonowym

- " - a " a cN·m N·m ozf·in / lbf·in y 9 0 Kod Nr
1/4 6,3 1/4 6,3 10-50 0,1-0,5 14-70 ozf·in 178 2 cN·m / 2 ozf·in 0,190 7096380 758-05
1/4 6,3 1/4 6,3 20-100 0,2-1 28-140 ozf·in 178 5 cN·m / 5 ozf·in 0,190 7096460 758-10
1/4 6,3 1/4 6,3 50-250 0,5-2,5 4-20 lbf·in 250 10 cN·m / 0,5 lbf·in 0,465 7096540 758-25
1/4 6,3 1/4 6,3 100-500 1,0-5,0 8-40 lbf·in 250 20 cN·m / 1 lbf·in 0,465 7096620 758-50
