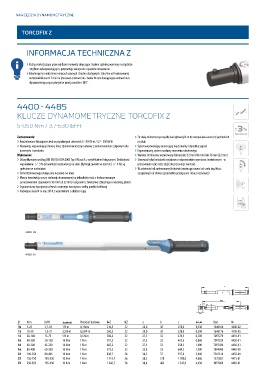

NARZĘDZIA DYNAMOMETRYCZNE 296

TORCOFIX Z

INFORMACJA TECHNICZNA Z

› Duży przekrój czopa przenosi duże momenty skręcające. System szybkiej wymiany narzędzi ze
sztyftem zabezpieczającym, gwarantuje elastyczne i sprawne stosowanie.
› Idealne przy montażu w miejscach ciasnych i trudno dostępnych. Zależnie od zastosowanej
końcówki kluczami Z można pracować czołowo lub z boku. W celu dociągnięcia w lewo klucz
dynamometryczny przekręcić w prosty sposób o 180°.

4400 - 4485

KLUCZE DYNAMOMETRYCZNE TORCOFIX Z

5-850 N·m / 3,7-630 lbf·ft

Zastosowanie: › Ze skalą mikrometryczną dla skali głównej N·m do nastawiania wartości pośrednich
› Kontrolowane dociąganie śrub w popularnych zakresach 5 - 850 N·m / 3,7 - 550 lbf·ft na skali
› Nastawny, wyzwalający i mocny klucz dynamometryczny rurkowy z zamocowaniem czopowym dla › System wyzwalający generujący wyczuwalny i słyszalny sygnał
przemysłu i rzemiosła › Ergonomiczny system nastawy momentu obrotowego
Wykonanie: › Wymiar średnicowy wzorcowany fabrycznie: 32 mm (16 mm) lub 56 mm (22 mm)

› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność › Stosować tylko końcówki nasadowe o odpowiednim wymiarze średnicowym - w
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są przeciwnym razie może dojść do przesunięć wartości.
spełnione w nadmiarze. › W zależności od zastosowanej końcówki można pracować od czoła (np. klucz
› Do kontrolowanego dokręcania w prawo i w lewo szczękowy) lub z boku (grzechotka przełączana i klucz nasadowy)
› Mocna konstrukcja z rury stalowej chromowanej na jedwabisty mat, z fosforanowanym
zamocowaniem czopowym (16 mm lub 22 mm) i częściami z tworzywa sztucznego o wysokiej jakości
› Ergonomiczny i poręczny uchwyt z czarnego tworzywa z cechą punktu kalibracji
› Podwójna skala N·m oraz lbf·ft z wziernikiem z efektem lupy

4400-02

4430-01

c

lwz
b
a
lcZ
Ø N·m lbf·ft 9 Pierścień skalowy lwZ lcZ a b c 0 Kod Nr
16 5-25 3,7-18 1 N·m 0,1 N·m 210,5 32 20,0 30 278,0 0,330 1646168 4400-02
16 10-50 7,5-37 2,5 N·m 0,25 N·m 260,5 32 20,0 30 328,0 0,390 1646176 4405-05
16 20-100 15-75 5 N·m 0,5 N·m 300,2 32 27,5 32 376,5 0,700 7097270 4410-01
16 40-200 30-150 10 N·m 1 N·m 391,2 32 27,5 32 467,5 0,860 7097350 4420-01
16 60-300 45-220 10 N·m 1 N·m 482,2 32 27,5 32 558,5 1,080 7097430 4430-01
16 80-400 60-300 10 N·m 1 N·m 572,2 32 35,0 33 648,5 1,390 7094090 4440-01
22 110-550 80-405 10 N·m 1 N·m 838,7 56 36,5 37 917,0 3,000 7501310 4450-01
22 150-750 110-550 10 N·m 1 N·m 1 119,7 56 38,5 318 1 198,0 4,060 1521381 4475-01
22 250-850 185-630 10 N·m 1 N·m 1 266,7 56 38,0 465 1 345,0 4,430 1997009 4485-01
