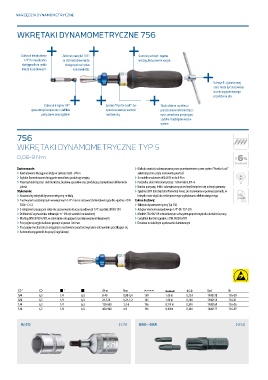

Page 302 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 302

WKRĘTAKI DYNAMOMETRYCZNE 756

Zabierak kwadratowy Zabierak narzędzi 1/4": Gumowy uchwyt: ergono-
1/4” Do nasadzania ze stali nierdzewnej do miczny, leży pewnie w ręce.
dostępnych na rynku dostępnych na rynku
kluczy nasadkowych. końcówek Bit.

Uchwyt T: z jakościowej
stali, może być stosowany
w celu wygodniejszego
przyłożenia siły.

Zabierak 6-kątny 1/4”: System "Positiv-Lock": be- Skala: dobrze czytelna z
gwarantuje bezpieczne i stabilne zpiecznie aretuje wartość pierścieniem mikrometrycz-
połączenie z narzędziem nastawioną. nym; umożliwia precyzyjne,
szybkie i bezbłędne nasta-
wienie.

756

WKRĘTAKI DYNAMOMETRYCZNE TYP S

0,08-9 N·m

Zastosowanie: › Blokada wartości zabezpieczona przez przestawieniem przez system "Positiv-Lock"
› Kontrolowane dociąganie śruby w zakresie 0,08 - 9 N·m automatycznie ustala nastawioną wartość
› Szybkie, kontrolowane dociąganie umożliwia produkcję seryjną › 4 modele w zakresie od 0,05 N·m do 9 N·m
› Przemysł elektryczny i elektroniczny, budowa aparatów oraz produkcja przemysłowa lub kontrola › Podziałka skali mikrometrycznej: 1 cN·m lub 0,1 N·m
jakości › Bardzo poręczny, lekki i zabezpieczony przed wyśliźnięciem się uchwyt gumowy
Wykonanie: › Zgodny z EPA (Electrostatic Protected Area), do stosowania w pomieszczeniach, w
› Nastawialny wkrętak dynamometryczny ze skalą których może dojść do niebezpiecznego wyładowania elektrostatycznego
› Z uchwytem sześciokątnym wewnętrznym 1/4" można stosować do końcówek typu bit zgodnie z DIN Zakres dostawy:
3126 - C 6,3 › Wkrętak dynamometryczny Typ 756
› Z adapterem pasującym także do zastosowania kluczy nasadowych 1/4" zgodnie z DIN 3124 › Adapter elementu napędowego 1/4" (Nr 757-20)
› Dokładność wyzwalania: tolerancja +/- 6% od wartości nastawionej › Modele 756-06/-09 z dodatkowym uchwytem poprzecznym dla ułatwienia pracy
› Według DIN EN ISO 6789, w odniesieniu do spójności pomiarowej norm krajowych › Certyfikat kontroli zgodnie z DIN EN ISO 6789
› Precyzyjne sprzęgło kulkowe pracuje w prawo i w lewo › Dostawa w stabilnym opakowaniu kartonowym
› Precyzyjny mechanizm po osiągnięciu nastawionej wartości wyraźnie odczuwalnie prześlizguje się
› Automatyczny powrót do pozycji wyjściowej

- " - a " a cN·m N·m y 9 0 Kod Nr
1/4 6,3 1/4 6,3 8-40 0,08-0,4 159 1 cN·m 0,124 1498738 756-00
1/4 6,3 1/4 6,3 24-120 0,24-1,2 183 1 cN·m 0,165 1400150 756-01
1/4 6,3 1/4 6,3 120-600 1,2-6 196 0,1 N·m 0,340 1400169 756-06
1/4 6,3 1/4 6,3 400-900 4-9 196 0,1 Nm 0,340 1400177 756-09
