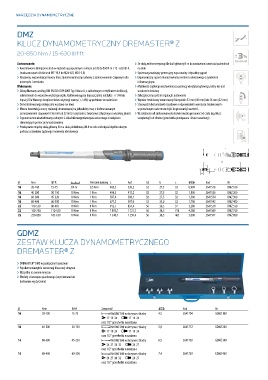

Page 292 - 3001334 Katalog GEDORE 2016 GPL

NARZĘDZIA DYNAMOMETRYCZNE 292

DMZ

KLUCZ DYNAMOMETRYCZNY DREMASTER® Z

20-850 N·m / 15-630 lbf·ft

Zastosowanie: › Ze skalą mikrometryczną dla skali głównej N·m do nastawiania wartości pośrednich
› Kontrolowane dokręcanie śrub w najbardziej popularnym zakresie od 20 do 850 N·m / 15 - 630 lbf·ft na skali
(wskazana wartość dla śrub M7-10,9 do M24-8,8, M30-5,6) › System wyzwalający generujący wyczuwalny i słyszalny sygnał
› Nastawny, wyzwalający i mocny klucz dynamometryczny rurkowy z zamocowaniem czopowym dla › Ergonomiczny system do nastawiania momentu obrotowego z symbolem
przemysłu i rzemiosła informacyjnym
Wykonanie: › Możliwość szybkiego nastawiania za pomocą wkrętaka kątowego, który nie jest
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II klasa A, z zakładowym certyfikatem kalibracji, w zakresie dostawy
odniesionym do wzorców wyższego rzędu. Kalibrowany przy dopuszczalnej odchyłce +/-3% lub › Zabezpieczony system regulacji i justowania
lepszej. Dla Waszego bezpieczeństwa wymogi normy (+/-4%) są spełnione w nadmiarze. › Wymiar średnicowy wzorcowany fabrycznie: 32 mm (16 mm) lub 56 mm (22 mm)
› Do kontrolowanego dokręcania w prawo i w lewo › Stosować tylko końcówki nasadowe o odpowiednim wymiarze średnicowym -
› Mocna konstrukcja z rury stalowej chromowanej na jedwabisty mat, z fosforanowanym w przeciwnym razie może dojść do przesunięć wartości.

zamocowaniem czopowym (16 mm lub 22 mm) i częściami z tworzywa sztucznego o wysokiej jakości › W zależności od zastosowanej końcówki można pracować od czoła (np. klucz
› Ergonomicznie ukształtowany uchwyt z 2-składnikowego tworzywa sztucznego z nacięciem szczękowy) lub z boku (grzechotka przełączana i klucz nasadowy)
stanowiącym pomoc przy wzorcowaniu
› Przełączanie między skalą główną N·m a skalą dodatkową lbf·ft w celu uniknięcia błędów odczytu
podczas ustawiania żądanego momentu obrotowego

Ø N·m lbf·ft 9 Pierścień skalowy L lwZ lcZ b c 0 Kod Nr
16 20-100 15-75 5 N·m 0,5 N·m 405,5 326,2 32 27,5 32 0,998 2641518 DMZ 100
16 40-200 30-150 10 N·m 1 N·m 496,5 417,2 32 27,5 32 1,100 2641526 DMZ 200
16 60-300 45-220 10 N·m 1 N·m 587,4 508,1 32 27,5 32 1,300 2641534 DMZ 300
16 80-400 60-300 10 N·m 1 N·m 677,2 597,9 32 35,0 32 1,790 2641542 DMZ 400
22 110-550 80-405 10 N·m 1 N·m 912,7 831,4 56 36,5 37 3,280 2641550 DMZ 550
22 150-750 110-550 10 N·m 1 N·m 1 193,7 1 121,7 56 38,5 318 4,380 2641569 DMZ 750
22 250-850 185-630 10 N·m 1 N·m 1 340,7 1 259,4 56 38,5 465 5,000 2641577 DMZ 850

GDMZ

ZESTAW KLUCZA DYNAMOMETRYCZNEGO
DREMASTER® Z

› DREMASTER® DMZ w praktycznym zestawie
› Popularne narzędzia w mocnej, blaszanej skrzynce
› Wszystko na swoim miejscu
› Moduły z tworzywa piankowego (wymieniane lub
dodawane wg życzenia)

Ø N·m lbf·ft Zawartość 0 Kod Nr
16 20-100 15-75 " Nr DMZ 100 w skrzynce z blachy 4,5 2641704 GDMZ 100
1 17 19 24 4 17 19 24
oraz 1/2" grzechotka nasadzana
16 40-200 30-150 " Nr DMZ 200 w skrzynce z blachy 5,8 2641712 GDMZ 200
1 17 19 24 4 17 19 24
oraz 1/2" grzechotka nasadzana
16 60-300 45-220 " Nr DMZ 300 w skrzynce z blachy 6,5 2641720 GDMZ 300
1 24 27 30 32 4 24 27
oraz 1/2" grzechotka nasadzana
16 80-400 60-300 " Nr DMZ 400 w skrzynce z blachy 7,4 2641739 GDMZ 400
1 24 27 30 32 4 24 27
oraz 1/2" grzechotka nasadzana
