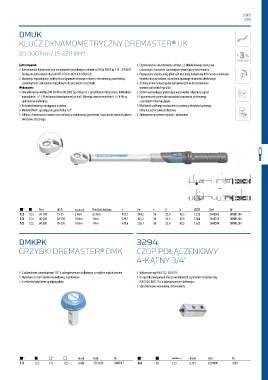

Page 291 - 3001334 Katalog GEDORE 2016 GPL

290
291

DMUK

KLUCZ DYNAMOMETRYCZNY DREMASTER® UK

20-300 N·m / 15-220 lbf·ft

Zastosowanie: › Ergonomicznie ukształtowany uchwyt z 2-składnikowego tworzywa
› Kontrolowane dokręcanie śrub w najbardziej popularnym zakresie od 20 do 300 N·m / 15 - 220 lbf·ft sztucznego z nacięciem stanowiącym pomoc przy wzorcowaniu
(wskazana zabierakiem dla śrub M7-10,9 do M24-8,8, M30-5,6) › Przełączanie między skalą główną N·m a skalą dodatkową lbf·ft w celu uniknięcia
› Nastawny, wyzwalający i solidny klucz dynamometryczny rurkowy z wbudowaną grzechotką z błędów odczytu podczas ustawiania żądanego momentu obrotowego
czworokątnym zabierakiem napędowym dla przemysłu i rzemiosła › Ze skalą mikrometryczną dla skali głównej N·m do nastawiania
Wykonanie: wartości pośrednich na skali

› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność › System wyzwalający generujący wyczuwalny i słyszalny sygnał
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są › Ergonomiczny system do nastawiania momentu obrotowego
spełnione w nadmiarze. z symbolem informacyjnym
› Do kontrolowanego dociągania w prawo › Możliwość szybkiego nastawiania za pomocą wkrętaka kątowego,
› Modele DMUK: z przełączaną grzechotką 1/2" który nie jest w zakresie dostawy

› Solidna, chromowana matowo rura stalowa, z ocynkowaną grzechotką i częściami z wysokiej jakości › Zabezpieczony system regulacji i justowania
tworzywa sztucznego

l
h
lw
c
b

a " a N·m lbf·ft 9 Pierścień skalowy L lw c h b 0 Kod Nr
1/2 12,5 20-100 15-75 5 N·m 0,5 N·m 437,7 344,2 50 22,0 42,5 1,232 2641305 DMUK 100
1/2 12,5 40-200 30-150 10 N·m 1 N·m 529,7 435,2 50 22,0 42,5 1,400 2641313 DMUK 200
1/2 12,5 60-300 45-220 10 N·m 1 N·m 619,6 526,1 50 22,0 42,5 1,623 2641348 DMUK 300

DMKPK 3294
GRZYBKI DREMASTER® DMK CZOP POŁĄCZENIOWY

4-KĄTNY 3/4"

› Z zabierakiem czworokątnym 1/2" z zabezpieczeniem kulkowym, z miękkim wykończeniem › Wykonanie wg DIN 3122, ISO 3315
› Wykonane ze stali chromo-wanadowej, ocynkowane › Do ręcznie pokręcanych kluczy nasadkowych z gniazdem 4-kątnym wg
› Z niebiesko kołpakiem z polipropylenu DIN 3120, ISO 1174, z zabezpieczeniem kołkowym
› Stal chromowo-wanadowa, chromowany

a " a Q " Q 0 Kod Nr a " a y 0 Kod Nr
1/2 12,5 1/2 12,5 0,064 2551829 DMKPK 7 3/4 20 51,5 0,133 6279090 3294
