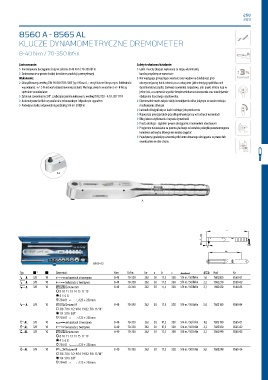

8560 A - 8565 AL

KLUCZE DYNAMOMETRYCZNE DREMOMETER

8-40 N·m / 70-350 lbf·in

Zastosowanie: Zalety techniczne/działanie:
› Kontrolowane dociąganie śruby w zakresie 8-40 N·m / 70-350 lbf·in › Lekki i mocny (korpus wykonany ze stopu aluminium),
› Zastosowanie w prawie każdej dziedzinie produkcji przemysłowej bardzo przydatny w warsztacie
Wykonanie: › Nie występuje przesunięcie wartości oraz wpływ na dokładność przy
› Sklasyfikowany według DIN EN ISO 6789:2003 Typ II Klasa A, z certyfikatem fabrycznym. Dokładność oburęcznej pracy lub działaniu poza uchwytem (jak w tradycyjnych kluczach
wyzwalania: +/- 3 % od wartości nastawionej na skali. Wymogi zawarte w normie (+/- 4 %) są dynamometrycznych). Zarówno czworokąt napędowy, jak i punkt obrotu leżą w
spełnione w nadmiarze. jednej osi, co zapewnia wysokie bezpieczeństwo zastosowania oraz zmniejszenie
› Zabierak czworokątny 3/8" z zabezpieczeniem kulkowym, według DIN 3120 - A 10, ISO 1174 obciążenia fizycznego użytkownika.
› Automatyczne krótkie wyzwalanie z odczuwalnym i słyszalnym sygnałem › Ekstremalnie małe zużycie dzięki zmniejszeniu sił w jedynym w swoim rodzaju
› Podwójna skala z odpowiednią podziałką 5 N·m i 50 lbf·in mechanizmie dźwigni
› Łańcuch dźwigni kuty w kuźni należącej do producenta
› Najwyższa precyzja także przy długotrwałej pracy w trudnych warunkach
› Długi okres użytkowania i wysoka żywotność
› Prosta obsługa - szybkie i pewne dociąganie z momentem obrotowym
› Przyjemne nastawianie za pomocą ładnego w kształcie pokrętła przestawnego na
końcówce uchwytu, którego nie można zagubić
› Pojedynczy i podwójny czworokąt do kontrolowanego dociągania w prawo lub
ewentualnie w obie stronu

AL

A

8560-03

Typ a " a Zawartość N·m lbf·in lw a b c 9 0 Kod Nr
s A 3/8 10 ! w kasetach z tworzywa 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 1,0 7682000 8560-01
s A 3/8 10 " w kasecie z tworzywa 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 2,2 7682270 8560-02
s A 3/8 10 # Zestaw mm 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 3,1 7682430 8560-03
1 8 10 11 13 14 15 17 19
5 4 5 6 8
& 754-01 ' 125 + 250 mm
s A 3/8 10 # Zestaw AF 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 3,0 7683160 8560-04
2 3/8 7/16 1/2 9/16 19/32 5/8 11/16"
5 1/4 5/16 3/8"
& 754-01 ' 125 + 250 mm
t AL 3/8 10 ! w kasetach z tworzywa 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 1,0 7682190 8565-01
t AL 3/8 10 " w kasecie z tworzywa 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 2,2 7682350 8565-02
t AL 3/8 10 # Zestaw mm 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 3,1 7682940 8565-03
1 8 10 11 13 14 15 17 19
5 4 5 6 8
& 754-01 ' 125 + 250 mm
t AL 3/8 10 # Zestaw AF 8-40 70-350 262 30 17,5 338 5 N·m / 50 lbf·in 3,0 7683240 8565-04
2 3/8 7/16 1/2 9/16 19/32 5/8 11/16"
5 1/4 5/16 3/8"
& 754-01 ' 125 + 250 mm
