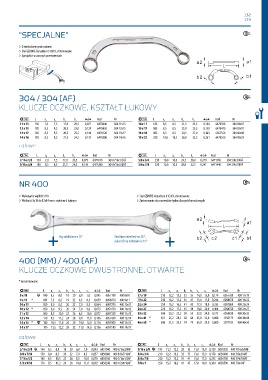

Page 133 - 3001334 Katalog GEDORE 2016 GPL
P. 133
132
133
"SPECJALNE" 3
› Z cienkościennymi oczkami
› Stal GEDORE-Vanadium 31CrV3, chromowane
› Specjaliści w ciasnych przestrzeniach
304 / 304 (AF) 3
KLUCZE OCZKOWE, KSZTAŁT ŁUKOWY
! L a 1 a 2 b 1 b 2 0 Kod Nr ! L a 1 a 2 b 1 b 2 0 Kod Nr
11 x 13 150 7,0 7,5 17,0 20,5 0,077 6470040 304 11x13 14 x 17 185 8,5 8,5 21,5 25,5 0,144 6470390 304 14x17
13 x 15 185 8,5 8,5 20,5 23,0 0,129 6470630 304 13x15 15 x 17 185 8,5 8,5 23,0 25,5 0,150 6470470 304 15x17
13 x 17 185 8,5 8,5 20,5 25,5 0,140 6470120 304 13x17 16 x 18 185 8,5 8,5 24,5 27,0 0,163 6567550 304 16x18
14 x 16 185 8,5 8,5 21,5 24,5 0,137 6470200 304 14x16 19 x 22 230 10,0 10,5 28,0 32,5 0,261 6470550 304 19x22
calowe
" L a 1 a 2 b 1 b 2 0 Kod Nr " L a 1 a 2 b 1 b 2 0 Kod Nr
7/16 x 1/2 150 7,0 7,5 17,0 20,5 0,079 6471010 304 7/16x1/2AF 5/8 x 3/4 230 10,0 10,5 24,5 28,0 0,219 6471360 304 5/8x3/4AF
9/16 x 5/8 185 8,5 8,5 21,5 24,5 0,139 6471280 304 9/16x5/8AF 3/4 x 7/8 230 10,0 10,5 28,0 32,5 0,247 6471440 304 3/4x7/8AF
NR 400 3
› Wykonanie wg DIN 3118 › Stal GEDORE-Vanadium 31CrV3, chromowane
› Wielkości 8x10 do 12x14 mm z oczkiem 6-kątnym › Zastosowanie do przewodów hydraulicznych/hamulcowych
Łby odchylone o 15° Šestihran otevřený na 30 °,
sekce UD na odklonění o 15 °
400 (MM) / 400 (AF) 3
KLUCZE OCZKOWE DWUSTRONNE, OTWARTE
* nienormowane
! L a 1 a 2 b 1 b 2 c 1 c 2 0 Kod Nr ! L a 1 a 2 b 1 b 2 c 1 c 2 0 Kod Nr
8 x 10 y 140 6,5 8,0 18 20 6,0 7,0 0,045 6057190 400 8x10 17 x 19 210 12,2 13,2 32 35 14,0 15,0 0,179 6057780 400 17x19
9 x 11 * 145 7,5 8,5 19 22 6,5 8,5 0,059 6056970 400 9x11 19 x 22 230 13,2 15,2 35 41 15,0 17,0 0,246 6058670 400 19x22
10 x 11 150 8,0 8,5 20 22 7,0 8,5 0,064 6057270 400 10x11 22 x 24 250 15,2 16,2 41 45 17,0 18,0 0,335 6057860 400 22x24
10 x 12 * 150 8,0 9,5 20 24 7,0 9,0 0,073 6051070 400 10x12 24 x 27 270 16,2 17,2 45 48 18,0 20,0 0,408 6058750 400 24x27
11 x 13 160 8,5 10,5 22 26 8,5 10,0 0,077 6057350 400 11x13 30 x 32 300 20,2 22,2 50 52 22,0 24,0 0,575 6058830 400 30x32
12 x 14 170 9,5 11,2 24 28 9,0 11,0 0,106 6057430 400 12x14 36 x 41 * 351 25,2 28,2 58 66 25,0 32,0 0,980 1933175 400 36x41
13 x 15 * n 180 10,5 11,8 26 29 10,0 12,0 0,116 6057000 400 13x15 46 x 50 * 396 31,5 33,5 74 79 35,0 39,0 0,800 2297183 400 46x50
14 x 17 195 11,5 12,2 28 32 11,0 14,0 0,136 6057510 400 14x17
calowe
" L a 1 a 2 b 1 b 2 c 1 c 2 0 Kod Nr " L a 1 a 2 b 1 b 2 c 1 c 2 0 Kod Nr
5/16 x 3/8 y 140 6,5 8,0 18 20 6,0 7,0 0,043 6057940 400 5/16x3/8AF 9/16 x 5/8 o 195 11,2 12,2 28 32 11,0 13,0 0,129 6058320 400 9/16x5/8AF
3/8 x 7/16 150 8,0 8,5 20 22 7,0 8,5 0,057 6058080 400 3/8x7/16AF 5/8 x 3/4 210 12,2 13,2 32 35 13,0 15,0 0,178 6058400 400 5/8x3/4AF
7/16 x 1/2 160 8,5 10,5 22 26 8,5 10,0 0,076 6058160 400 7/16x1/2AF 3/4 x 7/8 230 13,2 15,2 35 41 15,0 17,0 0,235 6056700 400 3/4x7/8AF
1/2 x 9/16 170 9,5 11,2 24 28 10,0 11,0 0,092 6058240 400 1/2x9/16AF 7/8 x 1 250 15,2 16,2 41 45 17,0 19,0 0,304 6058590 400 7/8x1AF
