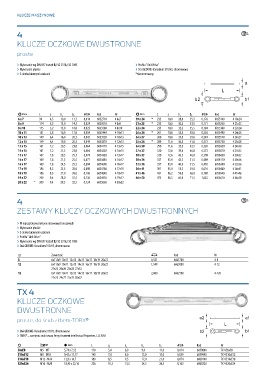

P. 132
KLUCZE MASZYNOWE 132
4 3
KLUCZE OCZKOWE DWUSTRONNE
proste
› Wykonanie wg DIN 837 kształt B, ISO 3318, ISO 1085 › Profilu "Unit Drive"
› Wykonanie płaskie › Stal GEDORE-Vanadium 31CrV3, chromowane
› Z cienkościennymi oczkami *nienormowany
! L a b 1 b 2 0 Kod Nr ! L a b 1 b 2 0 Kod Nr
6 x 7 99 4,5 10,0 11,5 0,014 6052710 4 6x7 19 x 24 * 233 10,0 28,0 35,5 0,176 6055140 4 19x24
8 x 9 114 5,2 13,0 14,5 0,024 6053010 4 8x9 21 x 23 * 233 10,0 30,5 33,5 0,171 6055220 4 21x23
8 x 10 115 5,2 13,0 16,0 0,022 6053280 4 8x10 22 x 24 233 10,0 32,5 35,5 0,184 6055300 4 22x24
10 x 11 131 5,8 16,0 17,0 0,034 6053440 4 10x11 24 x 26 * 261 10,8 35,5 38,0 0,230 6055490 4 24x26
10 x 13 149 6,4 16,0 20,5 0,045 6053520 4 10x13 24 x 27 260 10,8 35,5 39,0 0,249 6055570 4 24x27
12 x 13 149 6,4 19,0 20,5 0,049 6053870 4 12x13 25 x 28 * 289 11,6 36,5 41,0 0,273 6055730 4 25x28
13 x 15 161 7,2 20,5 23,0 0,064 6054170 4 13x15 24 x 30 290 11,6 35,5 43,5 0,303 6055650 4 24x30
14 x 15 161 7,2 21,5 23,0 0,064 6054250 4 14x15 27 x 32 320 12,6 39,0 46,0 0,373 6055810 4 27x32
13 x 17 167 7,8 20,5 25,5 0,074 6054330 4 13x17 30 x 32 320 12,6 43,5 46,0 0,399 6056030 4 30x32
14 x 17 169 7,8 21,5 25,5 0,077 6054410 4 14x17 30 x 36 357 13,8 43,5 51,5 0,469 6056110 4 30x36
16 x 17 169 7,8 24,5 25,5 0,084 6054680 4 16x17 32 x 36 357 13,8 46,0 51,5 0,492 6056380 4 32x36
17 x 19 186 8,5 25,5 28,0 0,098 6054760 4 17x19 36 x 41 391 15,0 51,5 59,0 0,616 6056460 4 36x41
18 x 19 186 8,5 27,0 28,0 0,106 6054840 4 18x19 41 x 46 431 16,2 59,0 66,0 0,789 6056540 4 41x46
19 x 22 209 9,4 28,0 32,5 0,136 6054920 4 19x22 46 x 50 473 16,5 66,0 71,5 1,035 6056620 4 46x50
20 x 22 * 209 9,4 29,5 32,5 0,134 6055060 4 20x22
4 3
ZESTAWY KLUCZY OCZKOWYCH DWUSTRONNYCH
› W najczęściej w praktyce stosowanych zestawach
› Wykonanie płaskie
› Z cienkościennymi oczkami
› Profilu "Unit Drive"
› Wykonanie wg DIN 837 kształt B, ISO 3318, ISO 1085
› Stal GEDORE-Vanadium 31CrV3, chromowane
szt Zawartość 0 Kod Nr
8 6x7 8x9 10x11 12x13 14x15 16x17 18x19 20x22 0,521 6061700 4-8
12 6x7 8x9 10x11 12x13 14x15 16x17 18x19 20x22 1,549 6062000 4-12
21x23 24x26 25x28 27x32
12 6x7 8x9 10x11 12x13 14x15 16x17 18x19 20x22 2,000 6062190 4-120
21x23 24x27 25x28 30x32
TX 4
KLUCZE OCZKOWE
DWUSTRONNE
proste, do śrub z łbem-TORX®
› Stal GEDORE-Vanadium 31CrV3, chromowane
› TORX® = zarejestr. znak towar. firmy Acument Intellectual Properties, LLC. USA
9 + & L a 1 a 2 b 1 b 2 0 Kod Nr
E6xE8 M5 - M7 5,74 x 7,52 110 5,0 6,0 9,0 11,0 0,014 6059800 TX 4 E6xE8
E10xE12 M8 - M10 9,42 x 11,17 140 7,0 8,0 13,0 15,0 0,039 6059990 TX 4 E10xE12
E14xE18 M12 - M14 12,9 x 16,7 180 8,5 9,5 17,0 21,0 0,074 6060140 TX 4 E14xE18
E20xE24 M16 - M20 18,45 x 22,16 226 11,5 13,5 24,5 28,5 0,163 6060220 TX 4 E20xE24
