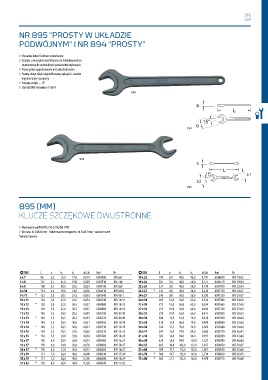

P. 137
136
137
NR 895 "PROSTY W UKŁADZIE
PODWÓJNYM" I NR 894 "PROSTY"
› Starannie kute i fachowo wykończone
› Szczęka: precyzyjnie zeszlifowana na dokładny wymiar
znamionowy do optymalnych powierzchni stykowych
› Przeciążenie sygnalizowane jest odkształceniem
› Pewny chwyt dzięki wyprofilowanej rękojeści - bardzo
ergonomiczny i poręczny
› Pozycja szczęki = 15°
› Stal GEDORE-Vanadium 31CrV3
894
894
895
895
895 (MM)
KLUCZE SZCZĘKOWE DWUSTRONNE
› Wykonanie wg DIN 895, ISO 3318, ISO 1085
› Do rozw. kl. 34X36 mm - fosforowane manganem, od 36x41 mm - stalowo-szare
*nienormowany
! L a b 1 b 2 0 Kod Nr ! L a b 1 b 2 0 Kod Nr
6 x 7 96 3,2 15,0 17,0 0,014 6583830 895 6x7 19 x 22 195 8,0 40,0 46,0 0,141 6586690 895 19x22
7 x 8 107 3,7 17,0 19,0 0,020 6583910 895 7x8 19 x 24 207 9,0 40,0 50,0 0,175 6586770 895 19x24
8 x 9 108 3,7 19,0 20,5 0,023 6584130 895 8x9 22 x 24 221 9,0 46,0 50,0 0,191 6587070 895 22x24
8 x 10 114 4,2 19,0 22,0 0,026 6584210 895 8x10 22 x 27 * 233 9,8 46,0 56,0 0,228 6587150 895 22x27
9 x 11 * 122 5,0 20,5 24,5 0,033 6584640 895 9x11 24 x 27 246 9,8 50,0 56,0 0,250 6587230 895 24x27
10 x 11 124 5,0 22,0 24,5 0,034 6584720 895 10x11 24 x 30 269 10,8 50,0 62,0 0,334 6587580 895 24x30
10 x 12 * 128 5,0 22,0 26,5 0,037 6584800 895 10x12 27 x 30 275 10,8 56,0 62,0 0,354 6587660 895 27x30
10 x 13 128 5,0 22,0 28,5 0,037 6584990 895 10x13 27 x 32 275 11,8 56,0 66,0 0,404 6587740 895 27x32
11 x 13 140 5,5 24,5 28,5 0,049 6585100 895 11x13 30 x 32 278 11,8 62,0 66,0 0,411 6587820 895 30x32
12 x 13 * 140 5,5 26,5 28,5 0,053 6585370 895 12x13 30 x 36 306 12,8 62,0 74,0 0,478 6587900 895 30x36
12 x 14 140 5,5 26,5 30,0 0,051 6585450 895 12x14 32 x 36 310 12,8 66,0 74,0 0,489 6588040 895 32x36
13 x 14 * 140 5,5 28,5 30,0 0,051 6585530 895 13x14 34 x 36 320 13,3 70,0 74,0 0,582 6583080 895 34x36
13 x 15 154 5,5 28,5 32,0 0,065 6585610 895 13x15 36 x 41 347 13,8 74,0 84,0 0,693 6588120 895 36x41
14 x 15 * 154 5,5 30,0 32,0 0,054 6585880 895 14x15 41 x 46 383 14,8 84,0 94,0 0,917 6588200 895 41x46
13 x 17 158 6,0 28,5 36,0 0,072 6585960 895 13x17 46 x 50 420 15,8 94,0 102,0 1,227 6588390 895 46x50
14 x 17 158 6,0 30,0 36,0 0,076 6586180 895 14x17 50 x 55 463 16,8 102,0 112,0 1,457 6588470 895 50x55
16 x 17 * 158 6,0 33,0 36,0 0,072 6586260 895 16x17 55 x 60 504 17,7 112,0 122,0 1,881 6588550 895 55x60
17 x 19 171 7,0 36,0 40,0 0,098 6586340 895 17x19 65 x 70 * 580 19,7 132,0 142,0 2,730 6588630 895 65x70
18 x 19 * 171 7,0 38,0 40,0 0,105 6586500 895 18x19 75 x 80 * 665 21,7 152,0 162,0 4,070 6588710 895 75x80
17 x 22 * 192 8,0 36,0 46,0 0,128 6586420 895 17x22
