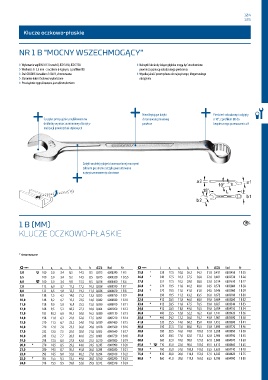

Klucze oczkowo-płaskie
NR 1 B "MOCNY WSZECHMOGĄCY"
› Wykonanie wg DIN 3113 kształt B, ISO 3318, ISO 7738 › Nakrętki lub śruby leżące głęboko mogą być uruchomione
› Wielkości 5 i 5,5 mm - z oczkiem 6-kątnym, z profilem UD pewnie za pomocą odsadzonego pierścienia
› Stal GEDORE-Vanadium 31CrV3, chromowana › Wysoka jakość przemysłowa do najwyższego, długotrwałego
› Starannie kute i fachowo wykończone obciążenia
› Przeciążenie sygnalizowane jest odkształceniem
Nieoślepiające dzięki Pierścień: odsadzony i odgięty
Szczęka: precyzyjnie zeszlifowana na chromowanej matowej o 10°, z profilem UD do
dokładny wymiar znamionowy dla opty- powłoce bezpiecznego przenoszenia sił
malizacji powierzchni stykowych
Dzięki smukłej rękojeści wzmocnionej mocnymi
żebrami po stronie szczęk gwarantowane
najwyższe momenty obrotowe
1 B (MM) 3
KLUCZE OCZKOWO-PŁASKIE
* nienormowane
! L a 1 a 2 b 1 b 2 h 0 Kod Nr ! L a 1 a 2 b 1 b 2 h 0 Kod Nr
5,0 y 100 5,0 3,4 8,5 14,5 9,5 0,015 6000240 1 B 5 25,0 * 328 17,5 10,0 36,2 54,2 31,0 0,431 6002450 1 B 25
5,5 100 5,0 3,4 9,2 14,5 9,5 0,015 6000320 1 B 5,5 26,0 * 340 17,5 10,3 37,5 56,0 32,0 0,481 6002530 1 B 26
6,0 n 100 5,0 3,4 9,8 15,5 9,5 0,016 6000400 1 B 6 27,0 352 17,5 10,5 39,0 58,0 33,0 0,514 6002610 1 B 27
7,0 112 6,0 3,7 11,2 17,2 10,5 0,028 6000590 1 B 7 28,0 * 370 19,5 11,0 40,2 60,0 34,5 0,578 6002880 1 B 28
8,0 125 6,5 4,0 12,5 19,2 11,5 0,026 6000670 1 B 8 29,0 * 370 19,5 11,0 41,8 61,8 34,5 0,546 6002960 1 B 29
9,0 138 7,5 4,3 14,0 21,2 12,5 0,035 6000750 1 B 9 30,0 390 19,5 11,2 43,2 63,5 36,0 0,672 6003180 1 B 30
10,0 148 8,2 4,7 15,5 23,5 14,0 0,042 6000830 1 B 10 32,0 412 20,5 11,8 46,0 68,0 39,0 0,684 6003260 1 B 32
11,0 158 9,0 5,0 16,8 25,5 15,0 0,050 6000910 1 B 11 33,0 * 412 20,5 11,8 47,5 70,5 39,0 0,827 6003340 1 B 33
12,0 168 9,5 5,3 18,2 27,2 16,0 0,064 6001050 1 B 12 34,0 412 20,5 11,8 49,0 70,5 39,0 0,784 6004150 1 B 34
13,0 185 10,2 6,0 19,5 30,0 16,5 0,080 6001130 1 B 13 36,0 460 23,5 12,8 52,2 76,2 43,0 1,147 6003420 1 B 36
14,0 198 11,0 6,3 21,0 32,0 17,5 0,091 6001210 1 B 14 38,0 * 460 24,2 13,2 56,0 79,2 43,0 1,081 6003500 1 B 38
15,0 210 11,5 6,7 22,2 34,0 19,0 0,139 6001480 1 B 15 41,0 520 25,5 14,0 60,2 85,0 49,0 1,452 6003690 1 B 41
16,0 220 12,0 7,0 23,5 36,0 20,0 0,128 6001560 1 B 16 46,0 550 27,5 15,0 68,0 95,5 53,0 1,893 6003770 1 B 46
17,0 232 12,5 7,5 25,0 38,0 21,0 0,153 6001640 1 B 17 50,0 580 29,5 16,0 74,0 103,0 57,0 2,268 6003850 1 B 50
18,0 245 13,2 7,7 26,5 40,0 22,5 0,183 6001720 1 B 18 55,0 620 30,5 17,0 82,0 112,5 62,0 2,900 6003930 1 B 55
19,0 258 13,5 8,0 27,8 42,0 23,5 0,210 6001800 1 B 19 60,0 660 32,0 18,0 90,0 121,0 67,0 3,600 6004070 1 B 60
20,0 * 270 14,5 8,5 29,2 44,0 24,5 0,245 6001990 1 B 20 65,0 * o 710 33,0 22,0 98,0 133,0 49,5 4,415 6004660 1 B 65
21,0 280 14,5 8,7 30,5 45,8 26,0 0,281 6002020 1 B 21 70,0 * 760 35,0 24,0 105,0 143,0 53,5 5,625 6004740 1 B 70
22,0 292 14,5 9,0 32,0 48,2 27,0 0,294 6002100 1 B 22 75,0 * 810 38,0 26,0 110,0 153,0 57,5 6,545 6004820 1 B 75
23,0 * 305 15,5 9,3 33,5 49,8 28,0 0,350 6002290 1 B 23 80,0 * 860 41,0 28,0 119,0 163,0 63,5 8,790 6004900 1 B 80
24,0 318 15,5 9,5 35,0 52,0 29,5 0,372 6002370 1 B 24
