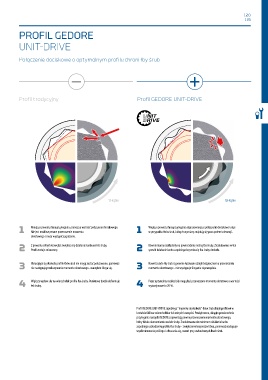

PROFIL GEDORE

UNIT-DRIVE

Połączenie dociskowe o optymalnym profilu chroni łby śrub

Profil tradycyjny Profil GEDORE UNIT-DRIVE

12-kątne 12-kątne

1 Mniejsza powierzchnia przylegania zmniejsza wartość połączenia dociskowego. 1 Większa powierzchnia przylegania daje pewniejsze połączenie dociskowe także
Nie jest możliwe pewne przenoszenie momentu
w przypadku łbów śrub, których wymiary znajdują się poza polem tolerancji.
obrotowego i może wystąpić zagrożenie.
2 Z powodu ostrych krawędzi zwiększa się działanie karbu na łeb śruby. 2 Równomierny rozkład siły na powierzchnię nośną łba śruby. Zredukowane w ten
sposób działanie karbu zapobiega kręceniu się łba śruby dookoła.
Profil zostaje zniszczony.

3 Obracające się dookoła profile łbów śrub nie mogą zostać poluzowane, ponieważ 3 Nawet zużyte łby śrub są pewnie luzowane dzięki bezpiecznemu przenoszeniu
nie następuje przekazywanie momentu obrotowego - narzędzie ślizga się.
momentu obrotowego - nie występuje ślizganie się narzędzia.
4 Większy wpływ siły na wierzchołek profilu łba śruby. Punktowy docisk deformuje 4 Przez optymalny rozkład siły mogą być przenoszone momenty obrotowe o wartości
wyższej nawet o 20 %.
łeb śruby.

Profil GEDORE UNIT-DRIVE zapobiega "kręceniu się dookoła" łbów śrub dzięki profilowi w
kształcie fali bez wierzchołków lub ostrych krawędzi. Powiększone, okrągłe powierzchnie
przylegania narzędzi GEDORE zapewniają pewne przenoszenie momentu obrotowego,
który działa równomiernie na łeb śruby. Zredukowane do minimum działanie karbu
zapobiega uszkodzeniu profilu łba śruby - zwiększenie bezpieczeństwa, ponieważ następuje
wyeliminowanie poślizgu i obracania się, nawet przy uszkodzonych łbach śrub.
