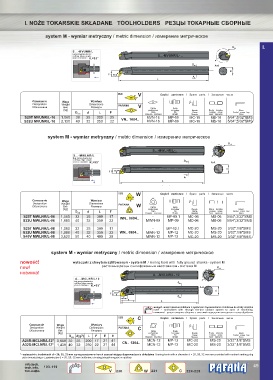

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar metryczny / metric dimension / измерение метрическое

I.
D min
S...-MVUNR/L
kąt przystawienia:
cutting edge angle : S...-MVUNR/L- ..
угол в плание: K =93 o
r
A
A-A
d
F 93 o
A
L
ISO V Części zamienne / Spare parts / Запасные части
35 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA V Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
d L F Shim Pin Clamp Locking screw Socket screw key
D min
Опорная пластина Штифт Прихват Болт прихвата Ключ
S25T MVUNR/L-16 1,060 38 25 300 25 VN.. 1604.. MVN-16 MP-09 MC-19 MS-16 5/64";5/32"SMS
S32U MVUNR/L-16 2,120 40 32 350 22 MVN-16 MP-09 MC-19 MS-16 5/64";5/32"SMS
system M - wymiar metryczny / metric dimension / измерение метрическое
D min
S...-MWLNR/L-..
S...-MWLNR/L
kąt przystawienia:
cutting edge angle : A
угол в плание: K =95 o A-A
r
d
F 95 O
A
L
ISO W Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA W Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
d L F Shim Pin Clamp Locking screw Socket screw key
D min
Опорная пластина Штифт Прихват Болт прихвата Ключ
S25T MWLNR/L-06 1,060 32 25 300 17 WN.. 0604.. - MP-09.1 MC-06 MS-06 5/64";3/32"SMS
S32U MWLNR/L-06 1,980 40 32 350 22 MWN-09 MP-09 MC-06 MS-06 5/64";3/32"SMS
S25T MWLNR/L-08 1,080 32 25 300 17 - MP-12.1 MC-20 MS-20 3/32";1/8"SMS
S32U MWLNR/L-08 1,988 40 32 350 22 WN.. 0804.. MWN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
S40V MWLNR/L-08 3,620 50 40 400 28 MWN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS

system M - wymiar metryczny / metric dimension / измерение метрическое
nowość! wytaczaki z chwytem szlifowanym - system M / boring tools with fully ground shanks - system M
new! расточные резцы с шлифованным хвостовиком - система M D min
новинка!
A...-MCLNR/L- 12
A...-MCLNR/L12
kąt przystawienia: A
cutting edge angle :
угол в плание: K =95 o
r A-A
d
F 95 O
A
E
H
L
uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA C
Обозначене Вес Размеры Płytka Kołek
[kg] podporowa mocujący Docisk Śruba docisku Klucz
d(g7) L F E H Shim Pin Clamp Locking screw Socket screw key
D min Опорная пластина Штифт Прихват Болт прихвата Ключ
A25R-MCLNR/L12* 0,680 32 25 200 17 21 41 CN.. 1204.. MCN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
A32S-MCLNR/L12* 1,430 40 32 250 22 21 44 MCN-12 MP-12 MC-20 MS-20 3/32";1/8"SMS
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка
info.tech. ® 49
tech.info. 103-119
тех.инфо. V 230 W 231 C 224-225
