I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system M - wymiar metryczny / metric dimension / измерение метрическое.

1)
UWAGA! I.
WARNING!
5)
ВНИМАНИЕ !
C

B A

4)

2)

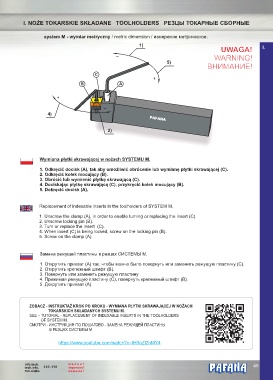

Wymiana płytki skrawającej w nożach SYSTEMU M.
1. Odkręcić docisk (A), tak aby umożliwić obrócenie lub wymianę płytki skrawającej (C).
2. Odkręcić kołek mocujący (B).
3. Obrócić lub wymienić płytkę skrawającą (C).
4. Dociskając płytkę skrawającą (C), przykręcić kołek mocujący (B).
5. Dokręcić docisk (A).

Replacement of indexable inserts in the toolholders of SYSTEM M.

1. Unscrew the clamp (A), in order to enable turning or replacing the insert (C).
2. Unscrew locking pin (B).
3. Turn or replace the insert (C).
4. When insert (C) is being locked, screw on the locking pin (B).
5. Screw on the clamp (A).

Замена режущей пластины в резцах СИСТЕМЫ M.

1. Открутить прихват (А) так, чтобы можно было повернуть или заменить режущую пластину (C).
2. Открутить крепежный штифт (B).
3. Повернуть или заменить режущую пластину .
4. Прижимая режущую пластину (С), повернуть крепежный штифт (B).
5. Докрутить прихват (A).

ZOBACZ - INSTRUKTAŻ KROK PO KROKU - WYMIANA PŁYTKI SKRAWAJĄCEJ W NOŻACH
TOKARSKICH SKŁADANYCH SYSTEMU M.
SEE – TUTORIAL - REPLACEMENT OF INDEXABLE INSERTS IN THE TOOLHOLDERS
OF SYSTEM M.
СМОТРИ - ИНСТРУКЦИЯ ПО ПОШАГОВО - ЗАМЕНА РЕЖУЩЕЙ ПЛАСТИНЫ
В РЕЗЦАХ СИСТЕМЫ M

https://www.youtube.com/watch?v=IH3oZl2hMY4
