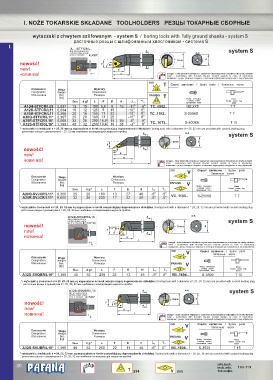

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

wytaczaki z chwytem szlifowanym - system S / boring tools with fully ground shanks - system S
расточные резцы с шлифованным хвостовиком - система S
I.
A...-STFCR/L..
kąt przystawienia: A system S
cutting edge angle : o A-A
угол в плание: K =90
r
Dmin d
nowość! F 90 O
new! E A
новинка! H uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
L note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO
Części zamienne / Spare parts / Запасные части
Oznaczenie Waga Wymiary 60 o
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA
[kg] Śruba mocujaca Klucz
Locking screw
Dmin d g7 L F E H s o Крепёжный болт Socket screw key
Ключ
A10H-STFCR/L09 0,097 13 10 100 6,6 8 19 -11 O 0 O TC..0902.. M2,2X5 T 7
A12K-STFCR/L11 0,094 16 12 125 9 19 -10 O 0 O
A16M-STFCR/L11 0,206 20 16 150 11 22 -10 O 0 O TC..1102.. S-2506S T 7
A20Q-STFCR/L11* 0,367 25 20 180 13 25 -10 O 0 O
A25R-STFCR/L16* 0,668 32 25 200 16,8 19 39 -5 O 0 O TC..16T3.. S-4008S T 15
A32S-STFCR/L16* 1,399 40 32 250 19,4 19 38 -3 O 0 O
*- wytaczaki o średnicach d = 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 25, 32 мм снабжены охлаждающей жидкости пробка
A A-A
system S

Dmin d
F
nowość! 93 O A
new! E
H
новинка! uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
L
note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO Części zamienne / Spare parts
V Запасные части
Oznaczenie Waga Wymiary 35 o
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA
[kg] V Śruba mocujaca Klucz
Locking screw Socket screw key
Dmin d g7 L F E H s o Крепёжный болт Ключ
A20Q-SVJCR/L11* 0,360 25 20 180 13 27 40 -5 O -5 O VC..1103.. S-2506S T 7
A25R-SVJCR/L11* 0,660 32 25 200 17 32 50 -5 O -5 O
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка

A-A
A32S-SVQBR/L16 A
kąt przystawienia:
cutting edge angle : system S
угол в плание: K =107 30 ’
o
r
nowość! Dmin d
O
107 30'
new! F
E A
новинка! H
L
uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO Części zamienne / Spare parts
V Запасные части
Oznaczenie Waga Wymiary 35 o
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA V
[kg] Śruba mocujaca Klucz
Locking screw Socket screw key
E
H
d g7
L
F
Dmin s o Крепёжный болт Ключ
A32S-SVQBR/L16* 1,380 40 32 250 22 13 46 -6 O 0 O VB..1604.. S-3509 T 15
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка

A32S-SVUBR/L16 A A-A system S
kąt przystawienia:
cutting edge angle : o
угол в плание: K =93
r d
Dmin
nowość! F 93 O
E A
new! H
новинка! L uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO Części zamienne / Spare parts
V Запасные части
Oznaczenie Waga Wymiary 35 o
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA
[kg] V Śruba mocujaca Klucz
Locking screw Socket screw key
Dmin d g7 L F E H s o Крепёжный болт Ключ
A32S-SVUBR/L16* 1,390 40 32 250 22 11 46 -6 O 0 O VB..1604.. S-3509 T 15
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка
®
30 info.tech. 103-119
