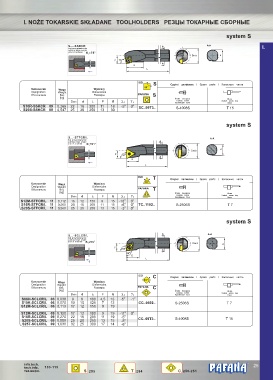

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system S

S...-SSKCR A A-A I.
kąt przystawienia:
cutting edge angle :
угол в плание: K =75 o
r
Dmin d
F 75 O
A
E
L
ISO
S Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA S
[kg] Śruba mocujaca Klucz
Locking screw
Dmin d L F E s o Крепёжный болт Socket screw key
Ключ
S16R-SSKCR 09 0,265 22 16 200 11 18 -5 O 0 O SC..09T3.. S-4008S T 15
S20S-SSKCR 09 0,547 25 20 250 13 30
system S

S...-STFCR/L A-A
kąt przystawienia:
cutting edge angle : o A
угол в плание: K =91
r
d
Dmin
F O
91
A
E
L
ISO T Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA T
[kg]
Śruba mocujaca Klucz
Locking screw Socket screw key
Dmin d L F E s o Крепёжный болт Ключ
S12M-STFCR/L 11 0,112 16 12 150 9 15 -10 O 0 O
S16R-STFCR/L 11 0,260 20 16 200 11 15 -6 O 0 O TC..1102.. S-2506S T 7
S20S-STFCR/L 11 0,560 25 20 250 13 15 -3 O 0 O
system S

A A-A
S...-SCLCR/L
kąt przystawienia:
cutting edge angle : o
угол в плание: K =95
r Dmin
d
F O
95 A
95 O
E
L
ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA C
[kg] Śruba mocujaca Klucz
Locking screw Socket screw key
d
L
E
F
Dmin s o Крепёжный болт Ключ
S08H-SCLCR/L 06 0,038 9 8 100 4,5 13 -5 O -1 O
S10K-SCLCR/L 06 0,070 13 10 125 7 12 CC..0602.. S-2506S T 7
S12M-SCLCR/L 06 0,113 17 12 150 9 19
S12M-SCLCR/L 09 0,120 17 12 150 9 19 -11 O 0 O
S16R-SCLCR/L 09 0,270 22 16 200 11 19 -5 O CC..09T3.. S-4008S T 15
S20S-SCLCR/L 09 0,559 25 20 250 13 15 -8 O
S25T-SCLCR/L 09 1,030 32 25 300 17 14 -6 O
