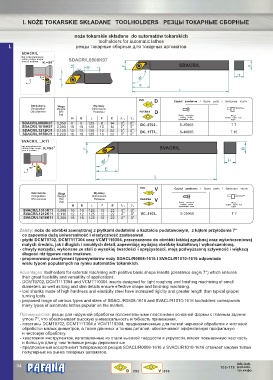

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

noże tokarskie składane do automatów tokarskich
toolholders for automatic lathes
I. резцы токарные сборные для токарных автоматов
SDACR/L
kąt przystawienia:
cutting edge angle : SDACR/L0808K07
угол в плание: O
K =90
r
45° F SDACR/L B
45°
2
H
90 O 90°
F
E
L

ISO D Części zamienne / Spare parts / Запасные части
55 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA D
[kg]
Śruba mocujaca Klucz
Locking screw
H B L F E s o Крепёжный болт Socket screw key
Ключ
SDACR/L0808K07 0,050 8 8 125 8 14 0 O 0 O DC..0702.. S-2506S T 7
SDACR/L1010K07 0,080 10 10 125 10 14 0 O 0 O
SDACR/L1212K11 0,120 12 12 125 12 22 0 O 0 O DC..11T3.. S-4008S T 15
SDACR/L1616K11 0,220 16 16 125 16 22 0 O 0 O
SVACR/L...K11

kąt przystawienia: O
cutting edge angle : K =90 F SVACR/L B
угол в плание: r

90° H
90 O
E

L

ISO Części zamienne / Spare parts / Запасные части
V
Oznaczenie Waga Wymiary 35 o
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA V
[kg]
Śruba mocujaca Klucz
Locking screw Socket screw key
H B L F E s o Крепёжный болт Ключ
SVACR/L1010K11 0,080 10 10 125 10 22 0 O 0 O
SVACR/L1212K11 0,110 12 12 125 12 22 0 O 0 O VC..1103.. S-2506S T 7
SVACR/L1616K11 0,200 16 16 125 16 22 0 O 0 O

Zalety: noże do obróbki zewnętrznej z płytkami dodatnimi o kształcie podstawowym, z kątem przyłożenia 7°
co zapewnia dużą uniwersalność i elastyczność zastosowań.

- płytki DCMT0702, DCMT11T304 oraz VCMT110304, przeznaczone do obróbki lekkiej zgrubnej oraz wykończeniowej
małych średnic, jak i długich i smukłych detali, zapewniają wydajną obróbkę kształtową i wykończeniową.

- chwyty narzędzi, wykonane ze stali o wysokiej twardości i sprężystości, mają podwyższoną sztywność i większą
długość niż typowe noże imakowe.
- proponowany asortyment typowymiarów noży SDACL/R0808-1616 i SVACL/R1010-1616 odpowiada
wielu typom popularnych na rynku automatów tokarskich.
Advantages: toolholders for external machining with positive basic shape inserts (clearance angle 7°) which ensures
their great flexibility and versatility of applications.
- DCMT0702, DCMT11T304 and VCMT110304 inserts designed for light roughing and finishing machining of small
diameters as well as long and slim details ensure effective shape and finishing machining.
- tool shanks made of high hardness and elasticity steel have increased rigidity and greater length than typical gripper
turning tools.
- proposed range of various types and sizes of SDACL/R0808-1616 and SVACL/R1010-1616 toolholders corresponds
many types of automatic lathes popular on the market.
Преимущества: резцы для наружной обработки положительными пластинами основной формы с главным задним
углом 7°, что обеспечивает высокую универсальность и гибкость применения.
- пластины DCMT0702, DCMT11T304 и VCMT110304, предназначенные для легкой черновой обработки и чистовой
обработки малых диаметров, а также длинных и тонких деталей, обеспечивают эффективную профильную
и чистовую обработку.
- хвостовики инструментов, изготовленные из стали высокой твердости и упругости, имеют повышенную жесткость
и большую длину, чем типовые резцы державочные.
- предложенный ассортимент типоразмеров резцов SDACL/R0808-1616 и SVACL/R1010-1616 отвечает многим типам
популярных на рынке токарных автоматов.
® info.tech.
34
103-119 tech.info.
D 252 V 255 тех.инфо.
