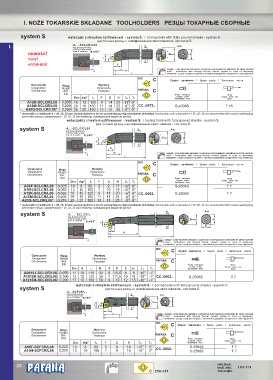

P. 30
I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ
system S wytaczaki z chwytem szlifowanym - system S. / boring tools with fully ground shanks - system S.
расточные резцы с шлифованным хвостовиком - система S.
I. A...-SCLCR/L09 A A-A
kąt przystawienia:
cutting edge angle : o
угол в плание: K =95
nowość! r Dmin d
new! F 95 O A
новинка! E
H uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - toolholders with through the-bar coolant system to zone of machining.
L внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO C Części zamienne / Spare parts / Запасные части
Oznaczenie Waga Wymiary 80 o
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA C
[kg] Śruba mocujaca Klucz
Locking screw
Dmin d g7 L F E H s o Крепёжный болт Socket screw key
Ключ
A12K-SCLCR/L09 0,000 16 12 125 9 14 22 -11 O 0 O
A16M-SCLCR/L09 0,200 20 16 150 11 14 25 -8 O 0 O CC..09T3.. S-4008S T 15
A20Q-SCLCR/L09* 0,360 25 20 180 13 15 30 -5 O 0 O
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка
wytaczaki z chwytem szlifowanym - system S. / boring tools with fully ground shanks - system S.
расточные резцы с шлифованным хвостовиком - система S.
system S A A-A
A...-SCLCR/L06
kąt przystawienia:
cutting edge angle : o
угол в плание: K =95
r Dmin d
F 95 O
A
E
H uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
L note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO
C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA C
[kg] Śruba mocujaca Klucz
Locking screw
Dmin d g7 L F E H s o Крепёжный болт Socket screw key
Ключ
A08F-SCLCR/L06 0,025 10 8 80 5 9 17 -15 O 0 O S-2504S T 7
A10H-SCLCR/L06 0,050 13 10 100 7 10 19 -12 O 0 O
A12K-SCLCR/L06 0,092 16 12 125 9 11 20 -8 O 0 O CC..0602.. S-2506S T 7
A16M-SCLCR/L06 0,203 20 16 150 11 11 24 -6 O 0 O
A20Q-SCLCR/L06* 0,376 25 20 180 13 11 28 -5 O 0 O
*- wytaczaki o średnicach d = 20, 25, 32 mm są wyposażone w korek uszczelniający doprowadzenie chłodziwa / boring tools with a diameter d = 20, 25, 32 mm are provided with coolant sealing plug
расточные резцы с диаметром d = 20, 25, 32 мм снабжены охлаждающей жидкости пробка
A A-A
system S A.....-SCLCR/L
kąt przystawienia:
cutting edge angle : Dmin d
угол в плание: K =95 o F C
r
95 o
95 o A d 1
E
B
L
uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO C Części zamienne / Spare parts / Запасные части
80 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA C
[kg] Śruba mocujaca Klucz
Locking screw Socket screw key
Dmin d L B F E C d1 s o Крепёжный болт Ключ
A0810J-SCLCR/L06 0,050 11 10 110 32 6 10,5 8 9 -15 O -1 O
A1012K-SCLCR/L06 0,100 13 12 125 38 7 11,5 10 11 -13 O -1 O CC..0602.. S-2506S T 7
A1216M-SCLCR/L06 0,200 17 16 150 50 9 10 12 15 -10 O -1 O
wytaczaki z chwytem szlifowanym - system S. / boring tools with fully ground shanks - system S.
system S расточные резцы с шлифованным хвостовиком - система S.
A...-SCFCR/L..
A A-A
kąt przystawienia:
cutting edge angle :
угол в плание: K =90 o
r
Dmin d
F O
90
A
E
H uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
L note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO C
80 o Części zamienne / Spare parts / Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA C
[kg] Śruba mocujaca Klucz
Locking screw Socket screw key
Dmin d g7 L F E H s o Крепёжный болт Ключ
A08F-SCFCR/L06 0,025 10 8 80 5 8 16 -15 O 0 O S-2504S T 7
A10H-SCFCR/L06 0,050 13 10 100 7 9 19 -15 O 0 O CC..0602.. S-2506S T 7
® info.tech.
28
tech.info. 103-119
C 250-251 тех.инфо.
