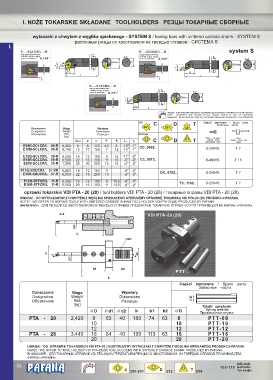

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

wytaczaki z chwytem z węglika spiekanego - SYSTEM S / boring bars with sintered carbide shank - SYSTEM S
расточные резцы со хвостовиком из твердых сплавов - СИСТЕМА S
I.
system S
E...-SCLCR/L..-R E...-SDUCR/L..-R
kąt przystawienia: A kąt przystawienia:
cutting edge angle : o A-A cutting edge angle : A
угол в плание: K =95 угол в плание: K =93 o A-A
r
r
Dmin d
Dmin d
O
F 95
A F O
O 93
95 A
E E
L
L
E...-STFCR/L..-R
kąt przystawienia:
cutting edge angle : A
угол в плание: K =91 o A-A
r
Dmin d
F 91 O
A
E
L
uwaga! - noże tokarskie składane z systemem doprowadzenia chłodziwa do strefy obróbki.
note! - toolholders with through the-bar coolant system to zone of machining.
внимание! - резцы токарные сборные с системой подведения охладителя в зону обработки.
ISO Części zamienne / Spare parts
Запасные части
80 o 55 o o
Oznaczenie Waga Wymiary 60
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA
[kg]
Śruba mocujaca Klucz
Locking screw
Dmin d L F E s o Крепёжный болт Socket screw key
Ключ
E08K-SCLCR/L 06-R 0,060 9 8 125 4,5 8 -15 O -1 O
E10M-SCLCR/L 06-R 0,140 13 10 150 7 12 -13 O -1 O CC..0602.. S-2504S T 7
E12Q-SCLCR/L 09-R 0,240 16 12 180 9 14 -11 O -0 O
E16R-SCLCR/L 09-R 0,500 22 16 230 11 19 -5 O -0 O CC..09T3.. S-4008S T 15
E20S-SCLCR/L 09-R 1,000 25 20 250 13 14 -5 O -0 O
E12Q-SDUCR/L 07-XR 0,260 18 12 180 11 -8 O -0 O
E16R-SDUCR/L 07-R 0,500 22 16 200 13 -6 O -0 O DC..0702.. S-2504S T 7
E12Q-STFCR/L 11-R 0,260 16 12 180 9 10,5 -6 O -0 O S-2504S T 7
E16R-STFCR/L 11-R 0,500 20 16 200 11 10,5 -6 O -0 O TC..1102..
oprawki tokarskie VDI PTA - 20 (28) / tool holders VDI PTA - 20 (28) / токарные оправы VDI PTA - 20 (28)
UWAGA! - DO WYTACZAKÓW Z CHWYTEM Z WĘGLIKA SPIEKANEGO OFERUJEMY OPRAWKĘ TOKARSKĄ VDI PTA-20 (28) PRODUKCJI PAFANA.
NOTE! - WE OFFER TO BORING TOOLS WITH SINTERED CARBIDE SHANK TOOL HOLDER VDI PTA-20(28) PRODUCED BY PAFANA.

ВНИМАНИЕ! - ДЛЯ РЕЗЦОВ СО ХВОСТОВИКОМ ИЗ ТВЕРДЫХ СПЛАВОВ ПРЕДЛАГАЕМ ТОКАРНУЮ ОПРАВУ VDI PTA ПРОИЗВОДСТВА ФИРМЫ «PAFANA».
VDI PTA-20 (28)
A-A
D
L
VDI 40
d1 PTA-28 PTA-20 PAFANA d2
A A
D
b1 b2
PTT-..
b
Części zamienne / Spare parts
Запасные части
Oznaczenie Waga Wymiary
Designation Weight Dimensions D
Обозначене Вес Размеры
[kg]
Tulejki sprężyste
D d1 d2 b b1 b2 D Spring sleeves
Пружинистые втулки
PTA - 20 2,420 8 53 40 160 74 63 8 PTT-08
10 10 PTT-10
12 12 PTT-12
PTA - 28 3,440 16 64 40 199 113 63 16 PTT-16
20 20 PTT-20
UWAGA! - DO OPRAWEK TOKARSKICH VDI PTA-20 (28)OFERUJEMY WYTACZAKI Z CHWYTEM Z WĘGLIKA SPIEKANEGO PRODUKCJI PAFANA.
NOTE! - WE OFFER TO TOOL HOLDER VDI PTA-20(28) TOOLHOLDERS WITH SINTERED CARBIDE SHANK PRODUCED BY PAFANA.
ВНИМАНИЕ! - ДЛЯ ТОКАРНЫХ ОПРАВОК VDI PTA-20(28) ПРЕДЛАГАЕМ РЕЗЦЫ СО ХВОСТОВИКОМ ИЗ ТВЕРДЫХ СПЛАВОВ ПРОИЗВОДСТВА
ФИРМЫ «PAFANA».
®
32 103-119 info.tech.
tech.info.
250-251 252 254 тех.инфо.
