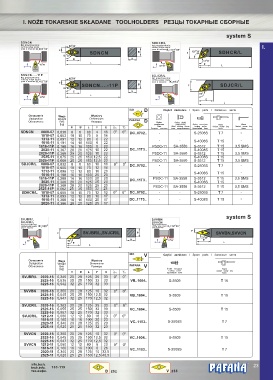

P. 25
I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ
system S
SDNCN SDHCR/L
kąt przystawienia: 62 30' kąt przystawienia:
O
cutting edge angle : O cutting edge angle : I.
угол в плание: K =62 30’ угол в плание: K =107 30'
O
r F r O
SDNCN B F 107 30' SDHCR/L
O
62 30'
E H O
107 30'
L
O
62 30' O E L
107 30'
SDNCN....-11P SDJCR/L
kąt przystawienia: 62 50' kąt przystawienia:
O
cutting edge angle: O cutting edge angle :
угол в плание: K =62 50’ угол в плание: K =93 O
r F r
SDNCN....-11P B F SDJCR/L
62 50'
O
E H
O
O 93
L 93
O
62 50'
E
L
ISO D Części zamienne / Spare parts / Запасные части
55 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA D Płytka Śruba płytki
[kg] podporowa podporowej Śruba mocujaca Klucz Klucz
Shim
Locking screw
H B L F E s o Опорная пластина Shim locking screw Крепёжный болт Socket screw key Socket screw key
Болт опор.пластины
Ключ
Ключ
SDNCN 0808-07 0,030 8 8 60 4 16 0 O 0 O DC..0702.. - - S-2506S T 7 -
1010-07 0,053 10 10 70 5 16
1212-11 0,091 12 12 80 6 22 - - S-4008S T 15 -
1616-11 0,191 16 16 100 8 22
1616-11P 0,180 16 16 100 8 22 PSDC-11 SA-3550 S-3512 T 15 3,5 SMS
2020-11 0,367 20 20 125 10 22 DC..11T3.. - - S-4008S T 15 -
2020-11P 0,360 29 20 125 10 22 PSDC-11 SA-3550 S-3512 T 15 3,5 SMS
2525-11 0,675 25 25 150 12,5 22 - - S-4008S T 15 -
2525-11P 0,660 25 25 150 12,5 22 PSDC-11 SA-3550 S-3512 T 15 3,5 SMS
SDJCR/L 0808-07 0,032 8 8 60 10 16 0 O 0 O DC..0702.. - - S-2506S T 7 -
1010-07 0,055 10 10 70 12 16
1212-11 0,098 12 12 80 16 20 - - S-4008S T 15 -
1616-11 0,198 16 16 100 20 20
1616-11P 0,200 16 16 100 20 20 PSDC-11 SA-3550 S-3512 T 15 3,5 SMS
2020-11 0,380 20 20 125 25 20 DC..11T3.. - - S-4008S T 15 -
2020-11P 0,360 20 20 125 25 20 PSDC-11 SA-3550 S-3512 T 15 3,5 SMS
2525-11P 0,682 25 25 150 32 23
SDHCR/L 1010-07 0,055 10 10 70 12 12 0 O 0 O DC..0702.. - - S-2506S T 7 -
1212-11 0,093 12 12 80 16 17
1616-11 0,200 16 16 100 20 17 DC..11T3.. - - S-4008S T 15 -
2020-11 0,386 20 20 125 25 17
system S
SVJBR/L SVVBN
SVJCR/L SVVCN
kąt przystawienia: O kąt przystawienia: O
cutting edge angle : K =93 cutting edge angle : K =72 30’
r
угол в плание: r угол в плание:
F
SVJBR/L,SVJCR/L B
F SVVBN,SVVCN
O
72 30'
H O E
O
O
93 93 72 30'
E L
L
ISO Części zamienne / Spare parts / Запасные части
V
35 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA V
[kg] Śruba mocujaca Klucz
Locking screw
Ключ
H B L F E s o Крепёжный болт Socket screw key
SVJBR/L 2020-16 0,345 20 20 125 25 33 0 O 0 O
2525-16 0,636 25 25 150 32 33 VB..1604.. S-3509 T 15
3225-16 0,942 32 25 170 32 33
SVVBN 2020-16 0,350 20 20 125 10 32 0 O 0 O
2525-16 0,645 25 25 150 12,5 32 VB..1604.. S-3509 T 15
3225-16 0,947 32 25 170 12,5 32
SVJCR/L 2020-16 0,362 20 20 125 25 33 0 O 0 O
2525-16 0,655 25 25 150 32 33 VC..1604.. S-3509 T 15
3225-16 0,957 32 25 170 32 33
SVJCR/L 1212-11 0,060 12 12 80 16 23 0 O 0 O
1616-11 0,160 16 16 100 20 23
2020-11 0,340 20 20 125 25 23 VC..1103.. S-2506S T 7
2525-11 0,620 25 25 150 32 23
SVVCN 2020-16 0,350 20 20 125 10 32 0 O 0 O
2525-16 0,645 25 25 150 12,5 32 VC..1604.. S-3509 T 15
3225-16 0,947 32 25 170 12,5 32
SVVCN 1212-11 0,060 12 12 80 6 20 0 O 0 O
1616-11 0,160 16 16 100 8 26 VC..1103.. S-2506S T 7
2020-11 0,340 20 20 125 10 32.5
2525-11 0,620 25 25 150 12.5 40.5
info.tech. ® 23
tech.info. 103-119
тех.инфо. D 252 V 255
