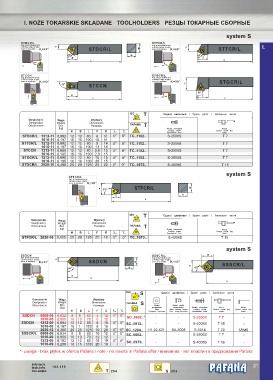

I. NOŻE TOKARSKIE SKŁADANE TOOLHOLDERS РЕЗЦЫ ТОКАРНЫЕ СБОРНЫЕ

system S
STDCR/L STTCR/L
kąt przystawienia: kąt przystawienia:
cutting edge angle : F cutting edge angle : F I.
угол в плание: K =45 o STDCR/L B угол в плание: K =60 o STTCR/L
r r
45 O H 60 O
E E
L L
45 o
60 o
STCCN STGCR/L
kąt przystawienia: kąt przystawienia:
cutting edge angle : cutting edge angle : o
угол в плание: K =90 o угол в плание: K =90 STGCR/L
r
r
90 O F
STCCN
91 o O
90
E o E
L 90 L
ISO Części zamienne / Spare parts / Запасные части
60 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA
[kg] Śruba mocujaca Klucz
Locking screw
H B L F E s o Крепёжный болт Socket screw key
Ключ
STDCR/L 1212-11 0,092 12 12 80 6 11 0 O 0 O TC..1102.. S-2506S T 7
1616-11 0,197 16 16 100 10 11
STTCR/L 1212-11 0,092 12 12 80 9 14 0 O 0 O TC..1102.. S-2506S T 7
1616-11 0,197 16 16 100 13 14
STCCN 1212-11 0,088 12 12 80 0,8 15 0 O 0 O TC..1102.. S-2506S T 7
1616-11 0,185 16 16 100 2,8 15
STGCR/L 1212-11 0,090 12 12 80 16 15 0 O 0 O TC..1102.. S-2506S T 7
1616-11 0,195 16 16 100 20 15
STGCR/L 2020-16 0,400 20 20 125 25 22 0 O 0 O TC..16T3.. S-4008S T 15
system S
STFCR/L
kąt przystawienia:
cutting edge angle : o
угол в плание: K =91
r
F 91 O STFCR/L B
91 o
E H
L
ISO Części zamienne / Spare parts / Запасные части
Oznaczenie Waga Wymiary 60 o
Designation Weight Dimensions
Обозначене Вес Размеры PAFANA
[kg] Śruba mocujaca Klucz
Locking screw Socket screw key
H B L F E s o Крепёжный болт Ключ
STFCR/L 2020-16 0,405 20 20 125 25 18 0 O 0 O TC..16T3.. S-4008S T 15

system S
SSDCN SSSCR/L E
kąt przystawienia: kąt przystawienia:
cutting edge angle : F cutting edge angle : o
угол в плание: K =45 o SSDCN B угол в плание: K =45
r
r
F O SSSCR/L
45 O H 45
E
o
45 45 o
L
L
ISO Części zamienne / Spare parts / Запасные части
90 o
Oznaczenie Waga Wymiary
Designation Weight Dimensions PAFANA
Обозначене Вес Размеры Płytka Śruba płytki
[kg] podporowa podporowej Śruba mocująca Klucz Klucz
Shim
Locking screw
H B L F E s o Опорная пластина Shim locking screw Крепёжный болт Socket screw key Socket screw key
Болт опор.пластины
Ключ
Ключ
SSDCN 0808-06 0,032 8 8 60 4 12 0 O 0 O SC..0602..* - - S-2506S T 7 -
1010-06 0,055 10 10 70 5 12
SSDCN 1212-09 0,094 12 12 80 6 16 0 O 0 O SC..09T3.. - - S-4008S T 15 -
1616-09 0,197 16 1 100 8 16
2020-12 0,380 20 20 125 10 20 0 O 0 O SC..1204.. 111.22-621 SA-5008 S-5014 T 20 5SMS
SSSCR/L 0808-06 0,034 8 8 60 10 12 0 O 0 O SC..0602.. - - S-2506S T 7 -
1010-06 0,059 10 10 70 12 12
1212-09 0,102 12 12 80 16 19 0 O 0 O SC..09T3.. - - S-4008S T 15 -
1616-09 0,208 16 16 100 20 19
*- uwaga - brak płytek w ofercie Pafana / note - no inserts in Pafana offer / внимание - нет пластин в предложении Pafana
info.tech. ® 21
tech.info. 103-119
тех.инфо. T 254 S 253
