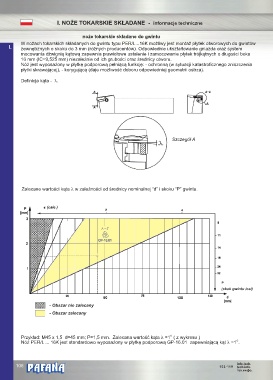

I. NOŻE TOKARSKIE SKŁADANE - informacje techniczne

noże tokarskie składane do gwintu
W nożach tokarskich składanych do gwintu typu PER/L...16K możliwy jest montaż płytek otworowych do gwintów
I.
zewnętrznych o skoku do 3 mm (różnych producentów). Odpowiednie ukształtowanie gniazda oraz system
mocowania dźwignią kątową zapewnia prawidłowe ustalenie i zamocowanie płytek trójkątnych o długości boku
16 mm (IC=9,525 mm) niezależnie od ich grubości oraz średnicy otworu.
Nóż jest wyposażony w płytkę podporową pełniącą funkcję: - ochronną (w sytuacji katastroficznego zniszczenia
płytki skrawającej), - korygującą (daje możliwość doboru odpowiedniej geometrii ostrza).

Definicja kąta - l.

Szczegół A

Zalecane wartości kąta l w zależności od średnicy nominalnej “d” i skoku “P” gwintu.

(cale )

(skok gwintu /cal)

- Obszar nie zalecany
- Obszar zalecany

O
Przykład: M45 x 1,5 d=45 mm; P=1,5 mm. Zalecana wartość kąta l =1 ( z wykresu )
O
Nóż PER/L ... 16K jest standardowo wyposażony w płytkę podporową GP-16.01 zapewniającą kąt l =1 .
