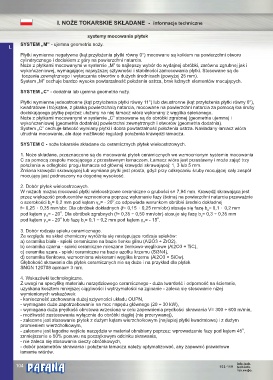

I. NOŻE TOKARSKIE SKŁADANE - informacje techniczne
systemy mocowania płytek
SYSTEM „M” - ujemna geometria noży.
I.
Płytki wymienne negatywne (kąt przyłożenia płytki równy 0°) mocowane są kołkiem na powierzchni otworu
cylindrycznego i dociskiem z góry na powierzchni natarcia.
Noże z płytkami mocowanymi w systemie „M” to najlepszy wybór do wydajnej obróbki, zarówno zgrubnej jak i
wykończeniowej, wymagającej najwyższej sztywności i stabilności zamocowania płytki. Stosowane są do
toczenia zewnętrznego i wytaczania otworów o dużych średnicach (powyżej 25 mm).
System „M” cechuje bardzo wysoka powtarzalność położenia ostrza, brak luźnych elementów mocujących.
SYSTEM „C” - dodatnia lub ujemna geometria noży.
Płytki wymienne jednostronne (kąt przyłożenia płytki równy 11°) lub dwustronne (kąt przyłożenia płytki równy 0°),
kwadratowe i trójkątne, z płaską powierzchnią natarcia, mocowane na powierzchni natarcia za pomocą łba śruby
dociskającego płytkę poprzez ułożony na niej łamacz wióra wykonany z węglika spiekanego.
Noże z płytkami mocowanymi w systemie „C” stosowane są do obróbki zgrubnej (geometria ujemna) i
wykończeniowej (geometria dodatnia) powierzchni zewnętrznych i otworów (geometria dodatnia).
System „C” cechuje łatwość wymiany płytki i dobra powtarzalność położenia ostrza. Nakładany łamacz wióra
utrudnia mocowanie, ale daje możliwość regulacji położenia krawędzi łamacza.
SYSTEM C - noże tokarskie składane do ceramicznych płytek wieloostrzowych.
1. Noże składane, przeznaczone są do mocowania płytek ceramicznych we wzmocnionym systemie mocowania
C za pomocą zespołu mocującego z przestawnym łamaczem. Łamacz wióra jest przestawny i może zająć trzy
położenia w odległości progu łamacza od głównej krawędzi skrawającej: 1, 3 lub 5 mm.
Zmiana krawędzi skrawającej lub wymiana płytki jest prosta, gdyż przy odkręcaniu śruby mocującej cały zespół
mocujący jest podnoszony na dogodną wysokość.
2. Dobór płytek wieloostrzowych.
W nożach można mocować płytki wieloostrzowe ceramiczne o grubości s= 7,94 mm. Krawędź skrawająca jest
przez większość producentów wzmocniona poprzez wykonanie fazy (ścina) na powierzchni natarcia przeważnie
O
o szerokości b = 0,2 mm pod kątem γ = - 20 ,co odpowiada warunkom obróbki średnio dokładnej
g nf
f= 0,25 ÷ 0,35 mm/obr. Dla obróbek dokładnych (f= 0,15 ÷ 0,25 mm/obr) stosuje się fazę b = 0,1 ÷ 0,2 mm
g
O
pod kątem γ = - 20 . Dla obróbek zgrubnych (f= 0,35 ÷ 0,50 mm/obr) stosuje się fazę b = 0,3 ÷ 0,35 mm
nf
g
O
O
pod kątem γ = - 20 lub fazę b = 0,1 ÷ 0,2 mm pod kątem γ = - 15 .
nf
nf
γ
3. Dobór rodzaju spieku ceramicznego.
Ze względu na skład chemiczny wyróżnia się następujące rodzaje spieków:
a) ceramika biała - spieki ceramiczne na bazie tlenku glinu (Al2O3 + ZrO2),
b) ceramika czarna - spieki ceramiczne mieszane tlenkowo-węglikowe (Al2O3 + TiC),
c) ceramika szara - spieki ceramiczne na bazie azotku krzemu (Si3N4),
d) ceramika tlenkowa, wzmocniona wiskerami węglika krzemu (Al2O3 + SiCw).
Głębokość skrawania dla płytek ceramicznych nie są duże i na przykład dla plytek
SNGN 120708 apmax= 3 mm.
4. Wskazówki technologiczne.
Z uwagi na specyfikę materiału narzędziowego ceramicznego - duża twardość i odporność na ścieranie,
uzyskana kosztem mniejszej ciągliwości i wytrzymałości na zginanie - zaleca się stosowanie niżej
wymienionych wskazówek:
- konieczność zachowania dużej sztywności układu OUPN,
- wymagane duże zapotrzebowanie na moc napędu głównego (20 ÷ 30 kW),
- wymagana duża prędkość obrotowa wrzeciona w celu zapewnienia prędkości skrawania V= 300 ÷ 600 m/min,
- możliwość zastosowania wyłącznie do obróbki ciągłej (nie przerywanej),
- zalecane jest stosowanie płytek z dużym kątem wierzchołkowym (najlepiej płytki kwadratowe) i z dużym
promieniem wierzchołkowym,
O
- zalecane jest łagodne wejście narzędzia w materiał obrabiany poprzez: wprowadzenie fazy pod kątem 45 ,
zmniejszenie o 50% posuwu na początkowym odcinku skrawania,
- nie zaleca się stosowania cieczy obróbkowych,
- dobór parametrów skrawania i położenia łamacza należy optymalizować, aby zapewnić prawidłowe
łamanie wiórów.
