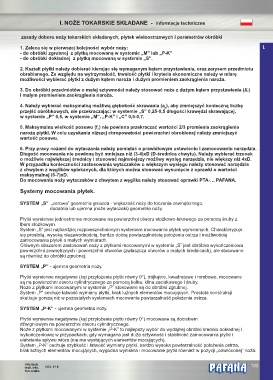

I. NOŻE TOKARSKIE SKŁADANE - informacje techniczne

zasady doboru noży tokarskich składanych, płytek wieloostrzowych i parametrów obróbki

1. Zaleca się w pierwszej kolejności wybór noży: I.
- do obróbki zgrubnej z płytką mocowaną w systemie „M” lub „P-K”
- do obróbki dokładnej z płytką mocowaną w systemie „S”.

2. Kształt płytki należy dobierać kierując się wymaganym kątem przystawienia, oraz zarysem przedmiotu
obrabianego. Ze względu na wytrzymałość, trwałość płytki i kryteria ekonomiczne należy w miarę
możliwości wybierać płytki z dużym kątem naroża i dużym promieniem zaokrąglenia naroża.
3. Do obróbki przedmiotów o małej sztywności należy stosować noże z dużym kątem przystawienia (Kr)
i małym promieniem zaokrąglenia naroża.

4. Należy wybierać maksymalną możliwą głębokość skrawania (a ), aby zmniejszyć konieczną liczbę
p
przejść obróbkowych, nie przekraczając: w systemie „S” 0,25-0,5 długości krawędzi skrawającej,
w systemie „P” 0,5, w systemie „M”, „P-K” i „C” 0,5-0,7.
5. Maksymalna wielkość posuwu (f ) nie powinna przekraczać wartości 2/3 promienia zaokrąglenia
n
naroża płytki. W celu uzyskania niższej chropowatości powierzchni obrobionej należy zmniejszyć
wartość posuwu.

6. Przy pracy nożami do wytaczania należy pamiętać o prawidłowym ustawieniu i zamocowaniu narzędzia.
Długość mocowania nie powinna być mniejsza niż (3-4)xD (D-średnica chwytu). Należy wybierać trzonek
o możliwie największej średnicy i stosować najmniejszy możliwy wysięg narzędzia, nie większy niż 4xD.
W przypadku konieczności zastosowania wytaczaków o większym wysięgu należy stosować narzędzia
z chwytem z węglików spiekanych, dla których można stosować wysunięcie z oprawki o wartości
maksymalnej (6-7)xD.
Do mocowania noży wytaczaków z chwytem z węglika należy stosować oprawki PTA-… PAFANA.

Systemy mocowania płytek.

SYSTEM „S” „zerowa” geometria gniazda - większość noży do toczenia zewnętrznego,
dodatnia lub ujemna (noże wytaczaki) geometria noży.

Płytki wymienne jednostronne mocowane na powierzchni otworu stożkowo-łukowego za pomocą śruby z
łbem stożkowym.
System „S” jest najbardziej rozpowszechnionym systemem mocowania płytek wymiennych. Charakteryzuje
się prostotą, wysoką niezawodnością, bardzo dobrą powtarzalnością położenia ostrza i możliwością
zamocowania płytek o małych wymiarach.
Głównym obszarem zastosowań noży z płytkami mocowanymi w systemie „S” jest obróbka wykończeniowa
powierzchni zewnętrznych i powierzchni otworów (zwłaszcza otworów o małych średnicach), ale stosowane
są również do obróbki zgrubnej.
SYSTEM „P” - ujemna geometria noży.

Płytki wymienne negatywne (kąt przyłożenia płytki równy 0°), trójkątne, kwadratowe i rombowe, mocowane
są na powierzchni otworu cylindrycznego za pomocą kołka, klina zaciskowego i śruby.
Noże z płytkami mocowanymi w systemie „P” stosowane są do obróbki zgrubnej.
System „P” cechuje łatwość wymiany płytki, brak luźnych elementów mocujących. Prostota konstrukcji
skutkuje gorszą niż w pozostałych systemach mocowania powtarzalność położenia ostrza.
SYSTEM „P-K” - ujemna geometria noży.

Płytki wymienne negatywne (kąt przyłożenia płytki równy 0°) mocowane są dociskiem
dźwigniowym na powierzchni otworu cylindrycznego.
Noże z płytkami mocowanymi w systemie „P-K” to najlepszy wybór do wydajnej obróbki średnio dokładnej i
wykończeniowej w przypadkach, gdy wymagana jest duża sztywność i stabilność zamocowania płytki i
ułatwienie spływu wióra (nie ma wystających elementów mocujących).
System „P-K” cechuje szybkość i łatwość wymiany płytki, bardzo wysoka powtarzalność położenia ostrza,
brak luźnych elementów mocujących, wygodna wymiana i mocowanie płytki również w pozycji „odwróconej” noża.
