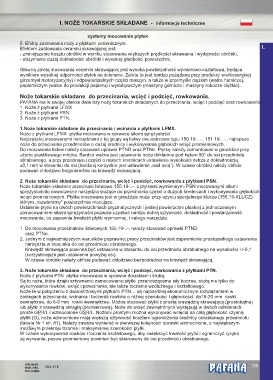

I. NOŻE TOKARSKIE SKŁADANE - informacje techniczne

systemy mocowania płytek
5. Efekty zastowania noży z płytkami ceramicznymi.
Efektem zastowania ceramiki skrawającej jest: I.
- zmniejszenie kosztu obróbki w wyniku stosowania większych prędkości skrawania i wydajności obróbki,
- utrzymanie dużej dokładności obróbki i wysokiej gładkości powierzchni.

Główną zaletą stosowania ceramiki skrawającej jest wysoka powtarzalność wymiarowo-kształtowa, będąca
wynikiem wysokiej odporności płytek na ścieranie. Zaleta ta jest bardzo pożądana przy produkcji wielkoseryjnej
(przemysł motoryzacyjny) i odpowiedzialnych części maszyn, a także w przemyśle ciężkim (walce hutnicze),
papierniczym (walce do produkcji papieru) i wydobywczym (maszyny górnicze i maszyny robocze ciężkie).

Noże tokarskie składane do przecinania, wcięć i podcięć, rowkowania.
PAFANA ma w swojej ofercie dwie trzy noży tokarskich składanych do przecinania, wcięć i podcięć oraz rowkowania:
1. Noże z płytkami LFMX
2. Noże z płytkami PSN.
3. Noże z płytkami PTN.

1.Noże tokarskie składane do przecinania i wcinania z płytkami LFMX.
Noże z płytkami LFMX płytka mocowana w oprawce siłami sprężystości
Najczęściej stosowanymi narzędziami z tej grupy są listwy dwuostrzowe typu 150.19-..-., 151.19-..-., najlepsze
noże do przecinania przedmiotów o dużej średnicy i wykonywania głębokich wcięć promieniowych.
Do mocowania listew należy stosować oprawki PTND oraz PTNn. Płytkę należy zamontować w gnieździe przy
użyciu plastikowego młotka. Bardzo ważne jest ustawienie noża dokładnie pod kątem 90° do osi przedmiotu
obrabianego, a przy przecinaniu części o małych średnicach ustawienie wysokości ostrza z dokładnością
±0,1 mm w stosunku do osi (bardziej korzystne jest ustawienie „nad osią”). W czasie obróbki należy obficie
podawać chłodziwo bezpośrednio na krawędź skrawającą.

2. Noże tokarskie składane do przecinania, wcięć i podcięć, rowkowania z płytkami PSN.
Noże tokarskie składane przecinaki listwowe 155.19-..-. z płytkami wymiennymi PSN mocowanymi siłami
sprężystościto nowoczesne narzędzia służące do przecinania części o dużych średnicach i wykonywania głębokich
wcięć promieniowych. Płytka mocowana jest w gnieździe noża przy użyciu specjalnego klucza (155.19-KLUCZ)
którym „rozwieramy” powierzchnie mocujące.
Ustalenie płytki na dwóch powierzchniach pryzmatycznych i jednej powierzchni płaskiej z jednoczesnym
zamocowaniem siłami sprężystości pozwala uzyskać bardzo dobrą sztywność, dokładność i powtarzalność
mocowania, co zapewnia trwałość płytki wymiennej, i całego narzędzia.

1. Do mocowania przecinaków listwowych 155.19-..-. należy stosować oprawki PTND
oraz PTNn.
2. Jednym z najważniejszych warunków poprawnej pracy przecinaków jest zapewnienie prostopadłego ustawienia
narzędzia w stosunku do osi przedmiotu obrabianego.
Krawędź skrawająca powinna być ustawiona w stosunku do osi przedmiotu obrabianego na wysokości +/-0,1
(korzystniejsze jest ustawienie powyżej osi).
W czasie obróbki należy obficie podawać chłodziwo bezpośrednio na krawędź skrawającą.

3. Noże tokarskie składane do przecinania, wcięć i podcięć, rowkowania z płytkami PTN.
Noże z płytkami PTN płytka mocowana w oprawce dociskiem i śrubą.
Są to noże, które dzięki sztywnemu zamocowaniu płytki przenoszącemu siły boczne, służą nie tylko do
wykonywania rowków, wcięć i przecinania, ale także toczenia wzdłużnego i kształtowego.
Noże te w połączeniu z dwuostrzowymi płytkami PTN… są najbardziej ekonomicznym rozwiązaniem w
zabiegach przecinania, wcinania i toczenia rowków o różnej szerokości i głębokości: do18-20 mm rowki
zewnętrzne, do 6-9 mm rowki wewnętrzne. Można stosować płytki z prostą krawędzią skrawającą (prostokątne)
lub płytki z krawędzią okrągłą (promieniową). Noże do wcięć zewnętrznych występują w dwóch odmianach:
proste GPR/L i wzmocnione GSR/L. Nożami prostymi można wykonywać wcięcia na całą głębokość czynną
płytki (G), noże wzmocnione mają większą sztywność kosztem ograniczenia średnicy obrabianego przedmiotu
(tabela Nr 1 str. 81). Należy zawsze wybierać w pierwszej kolejności oprawki wzmocnione, o największym
możliwym przekroju trzonka i maksymalnej szerokości płytki.
W czasie wykonywania rowków i toczenia kształtowego, aby zwiększyć trwałość płytki i ograniczyć ryzyko
jej wyrwania, posuw promieniowy powinien być skierowany do osi przedmiotu obrabianego.
