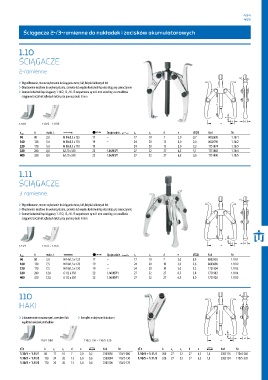

Page 455 - 3001334 Katalog GEDORE 2016 GPL

454
455

Ściągacze 2-/3-ramienne do nakładek i zacisków akumulatorowych

1.10

ŚCIĄGACZE

2-ramienne

› Wypróbowane, mocne wykonanie do ściągania tarcz, kół, łożysk kulkowych itd.
› Obustronnie możliwe do wykorzystania, szerokie lub wąskie końcówki łap dociskają się samoczynnie
› Szersze końcówki łap ściągaczy 1.10/2, /3, /4 i /5 zaopatrzone są w 8-mm szczeliny, co umożliwia
ściąganie tarcz i kół zębatych także przy pomocy śrub 8 mm

1.10/1 1.10/2 – 1.10/5
b maks. t A $ Opcjonalnie d d e 0 Kod Nr
a max c 1 c 2
90 80 2,0 M 14x1,5 x 125 17 – 17 10 7 2,0 0,7 8002600 1.10/1
160 130 5,0 M 18x1,5 x 170 19 – 24 20 13 3,0 2,0 8002790 1.10/2
220 170 5,0 M 18x1,5 x 170 19 – 24 20 13 3,0 2,3 1731874 1.10/3
320 260 8,0 G 1/2 x 350 22 1.06/HSP1 27 32 27 6,5 5,1 1731882 1.10/4
400 320 8,0 G 1/2 x 350 22 1.06/HSP1 27 32 27 6,5 5,8 1731890 1.10/5

1.11

ŚCIĄGACZE

3-ramienne

› Wypróbowane, mocne wykonanie do ściągania tarcz, kół, łożysk kulkowych itd.
› Obustronnie możliwe do wykorzystania, szerokie lub wąskie końcówki łap dociskają się samoczynnie
› Szersze końcówki łap ściągaczy 1.11/2, /3, /4 i /5 zaopatrzone są w 8-mm szczeliny, co umożliwia
ściąganie tarcz i kół zębatych także przy pomocy śrub 8 mm

1.11/1 1.11/2 – 1.11/5
b maks. t A $ Opcjonalnie d d e 0 Kod Nr
a max c 1 c 2
90 80 3,0 M 14x1,5 x 125 17 – 17 10 7 2,0 0,9 8002950 1.11/1
160 130 7,5 M 18x1,5 x 170 19 – 24 20 13 3,0 2,6 8003090 1.11/2
220 170 7,5 M 18x1,5 x 170 19 – 24 20 13 3,0 3,2 1731904 1.11/3
320 260 12,0 G 1/2 x 350 22 1.06/HSP1 27 32 27 6,5 5,8 1731912 1.11/4
400 320 12,0 G 1/2 x 350 22 1.06/HSP1 27 32 27 6,5 8,0 1731920 1.11/5

110
HAKI

› Z dwustronnie stosowanymi, szerokimi lub › Komplet z obejmami i śrubami
wąskimi końcówkami haków

110/1-080 110/2-130 – 110/5-320
B b c 1 c 2 d e 0 Kod Nr B b c 1 c 2 d e 0 Kod Nr
1.10/1 + 1.11/1 80 17 10 7 2,0 0,2 2303086 110/1-080 1.10/4 + 1.11/4 260 27 32 27 6,5 1,6 2303116 110/4-260
1.10/2 + 1.11/2 130 24 20 13 3,0 0,6 2303094 110/2-130 1.10/5 + 1.11/5 320 27 32 27 6,5 1,8 2303124 110/5-320
1.10/3 + 1.11/3 170 24 20 13 3,0 0,8 2303108 110/3-170
