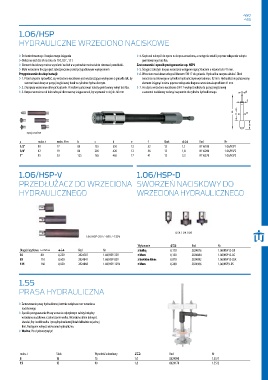

HYDRAULICZNE WRZECIONO NACISKOWE

› Do kontrolowanego i bezpiecznego ściągania › 4. Kapturek nakręcić do oporu na korpus wrzeciona, a następnie ustalić poprzez wkręcenie wkrętu
› Obliczone jest dla sił nacisku do 10 t, 12 t , 15 t gwintowanego bez łba.
› Element dociskowy można wymienić na kieł a w potrzebie można także stosować przedłużki. Zastosowanie i sposób postępowania: np. HSP3
› Małe wrzeciono tłoczące jest zabezpieczone przed przypadkowym wykręceniem › 5. Ściągacz założyć i korpus wrzeciona wstępnie napiąć kluczem o rozwartości 41 mm.
Przygotowanie do eksploatacji: › 6. Wrzeciono naciskowe wkręcać kluczem SW 17 do gniazda. Hydraulika zaczyna działać. Skok
› 1. Przed użyciem sprawdzić, czy wrzeciono naciskowe jest wystarczająco wykręcone z gniazda tak, by sworznia naciskowego w cylindrze hydraulicznym wynosi max. 12 mm. Hydraulicznie poluzowany
sworzeń naciskowy w pozycji wyjściowej tkwił w cylindrze hydraulicznym. element ściągnąć można poprzez wkręcanie korpusu wrzeciona kapturkiem 41 mm.
› 2. Z korpusu wrzeciona odkręcić kapturek. Przedtem poluzować należy gwintowany wkręt bez łba. › 7. Po użyciu wrzeciono naciskowe SW 17 wykręcić należy do pozycji wyjściowej
› 3. Korpus wrzeciona od dołu wkręcić do trawersy ściągacza tak, by wystawał z niej ok. 60 mm a sworzeń naciskowy wcisnąć na powrót do cylindra hydraulicznego.

opcjonalne

a maks. t maks. N·m b c d e f Skok 0 Kod Nr
1/2" 10 17 80 135 350 12 32 12 1,1 8116100 1.06/HSP1
3/4" 12 19 80 205 420 12 36 12 1,8 8116290 1.06/HSP2
1" 15 33 125 165 465 17 41 12 3,3 8116370 1.06/HSP3

1.06/HSP-V 1.06/HSP-D

PRZEDŁUŻACZ DO WRZECIONA SWORZEŃ NACISKOWY DO
HYDRAULICZNEGO WRZECIONA HYDRAULICZNEGO

DSK / DK / DS
1.06/HSP-35V / -85V / -135V
Wykonanie 0 Kod Nr
Długość użytkowa y 0 Kod Nr z kulką 0,170 2824876 1.06/HSP12-DK
35 60 0,250 2824787 1.06/HSP-35V z kłem 0,130 2824884 1.06/HSP12-DS
85 110 0,600 2824841 1.06/HSP-85V z krótkim kłem 0,070 2824892 1.06/HSP12-DSK
135 160 0,950 2824868 1.06/HSP-135V z kłem 0,200 2824906 1.06/HSP3-DS

1.55

PRASA HYDRAULICZNA

› Zastosowanie prasy hydraulicznej istotnie zwiększa moc wrzeciona
naciskowego
› Sposób postępowania: Prasę w stanie odprężonym założyć między
wrzeciono naciskowe a zakończenie wałka. Wrzeciono silnie dokręcić.
Uważać, by środek wałka i prasy hydraulicznej leżał dokładnie w jednej
linii. Następnie wkręcić wrzeciono hydrauliczne.
› Ważne: Po użyciu rozprężyć

maks. t Skok Wysokość zabudowy 0 Kod Nr
8 10 75 1,0 8024090 1.55/1
15 15 90 1,8 8024170 1.55/2
