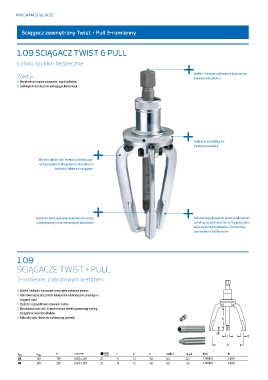

Page 454 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 454

Ściągacz zewnętrzny Twist + Pull 3-ramienny

1.09 ŚCIĄGACZ TWIST & PULL

Łatwo, szybko i bezpiecznie

Zalety: Szybkie i dokładne użytkowanie daje precyzy-
jnie wykonana głowica.
› Niepotrzebne żmudne ustawianie i regulacja haków
› Zamknięta konstrukcja nie wymagająca konserwacji

Zamknięta konstrukcja nie
wymaga konserwacji.

Wysokiej jakości stal i termiczna obróbka gwa-
rantują najwyższe obciążalności: wrzeciona na
ściskanie i haków na rozciąganie.

Dowolnie i łatwo wymienna końcówka wrzeciona Haki otwierają się poprzez proste przekręcenie i
przystosowana jest do różnorodnych zastosowań zamykają się automatycznie na ściąganej części,
także w poziomym położeniu. Żmudne dopa-
sowywanie nie jest konieczne

1.09
ŚCIĄGACZE TWIST + PULL

3-ramienne, z obrotowym aretażem

› Szybkie i dokładne stosowanie, precyzyjnie wykonana głowica
› Haki otwierają się przez proste pokręcenie i automatycznie zamykają na
ściąganej części
› Zbędne jest czasochłonne ustawianie haków
› Wysokojakościowa stal i termochemiczna obróbka gwarantują wysoką
obciążalność wrzeciona i haków
› Kulka albo szpic - łatwe do wymiany wg. potrzeby

b c d e maks. t Kod Nr
a min a maks A $ 0
30 150 130 G 1/2 x 250 22 17 12 3,0 6,5 2,5 1748173 1.09/1
80 250 250 G 1/2 x 350 22 24 12 3,0 6,5 4,2 1748181 1.09/2
