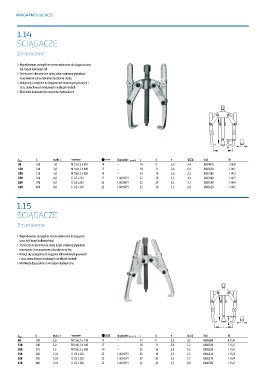

Page 458 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 458

1.14

ŚCIĄGACZE

2-ramienne

› Wypróbowane, szczególnie mocne wykonanie do ściągania tarcz,
kół, łożysk kulkowych itd.
› Techniczne i ekonomiczne zalety dzięki zmiennej głębokości
mocowania i samoczynnemu dociskaniu się łap
› Nadaje się szczególnie do ściągania kół rowkowych pasowych i
tarcz zamachowych osadzonych na długich wałach
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t Opcjonalnie d c d e Kod Nr
a max A $ 0
90 100 1,0 M 12x1,5 x 110 14 – 14 9 2,0 0,4 8004810 1.14/0
130 140 2,0 M 14x1,5 x 140 17 – 18 11 2,0 0,9 8005030 1.14/1
200 210 5,0 M 18x1,5 x 200 19 – 25 16 3,0 2,2 8005380 1.14/2
250 260 8,0 G 1/2 x 250 22 1.06/HSP1 32 18 3,5 4,4 8005460 1.14/3
280 390 8,0 G 1/2 x 250 22 1.06/HSP1 32 20 3,5 5,1 8005540 1.14/4
420 480 8,0 G 1/2 x 350 22 1.06/HSP1 32 20 3,5 6,0 8005620 1.14/5

1.15
ŚCIĄGACZE

3-ramienne

› Wypróbowane, szczególnie mocne wykonanie do ściągania
tarcz, kół, łożysk kulkowych itd.
› Techniczne i ekonomiczne zalety dzięki zmiennej głębokości
mocowania i samoczynnemu dociskaniu się łap
› Nadaje się szczególnie do ściągania kół rowkowych pasowych
i tarcz zamachowych osadzonych na długich wałach
› Możliwość doposażenia o wrzeciono hydrauliczne

b maks. t A $ Opcjonalnie d c d e 0 Kod Nr
a max
90 100 2,0 M 12x1,5 x 110 14 – 14 9 2,0 0,5 8006000 1.15/0
130 140 3,0 M 14x1,5 x 140 17 – 18 11 2,0 1,2 8006190 1.15/1
200 210 7,5 M 18x1,5 x 200 19 – 25 16 3,0 3,3 8006350 1.15/2
250 260 12,0 G 1/2 x 250 22 1.06/HSP1 32 18 3,5 6,3 8006430 1.15/3
280 390 12,0 G 1/2 x 250 22 1.06/HSP1 32 20 3,5 7,7 8006510 1.15/4
420 480 12,0 G 1/2 x 350 22 1.06/HSP1 32 20 3,5 8,9 8006780 1.15/5
