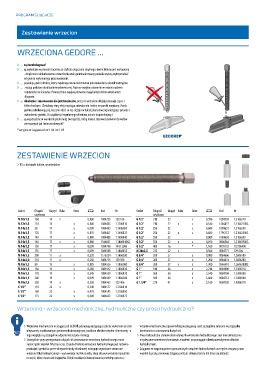

Page 450 - 3001334 Katalog GEDORE 2016 GPL

PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 450

Zestawienie wrzecion

WRZECIONA GEDORE ...

› … są bezobsługowe!
› … są wykonane w procesie toczenia ze stali do ulepszania cieplnego. Gwint drobny jest walcowany
- dzięki temu dodatkowemu utwardzeniu stali gwint walcowany posiada wyższą wytrzymałość
od gwintu wykonanego przez nacinanie.
› … posiadają gwint drobny, który zapobiega niezamierzonemu poluzowaniu na skutek wstrząsów.
› … zostają poddane obróbce termochemicznej. Poprzez węgloazotowanie wrzeciono nabiera
odporności na ścieranie. Powierzchnie węgloazotowane mają bardzo dobre właściwości
ślizgowe.
› … oliwienie i smarowanie nie jest konieczne, przez co wrzeciono dłużej pozostaje czyste i
lekko chodzące. (Zestalony stary olej przyciąga zabrudzenia i wióry w sposób magiczny. Zwoje
gwintu zablokowują się, kręcenie idzie co raz ciężej a w dalszej konsekwencji następuje zatarcie i
uszkodzenie gwintu. O uciążliwości regularnego oliwienia już nie wspominajmy.)
› … są wyposażone w wymienną końcówkę (wersja KS), którą można stosować zarówno do wałów
centrycznych jak i mimośrodowych*
* seryjnie w ściągaczach nr 1.04 i nr 1.09

ZESTAWIENIE WRZECION

› KS = końcówki kuliste, wymienialne

Gwint Długość Napęd Kulka Ostrze 0 Kod Nr Gwint Długość Napęd Kulka Ostrze 0 Kod Nr
użytkowa użytkowa
M 10x1,5 160 14 x 0,100 1084739 129.106 G 1/2" 210 22 x 0,590 1084593 1.2106210
M 12x1,5 110 14 x 0,100 1084445 1.1206110 G 1/2" 210 22 x x 0,180 1546872 1.2106210KS
M 14x1,5 50 17 x 0,009 1084453 1.1406050 G 1/2" 250 22 x 0,680 1084631 1.2106250
M 14x1,5 125 17 x 0,170 1084461 1.1406125 G 1/2" 250 22 x x 0,680 1795112 1.2106250KS
M 14x1,5 140 17 x 0,180 1084488 1.1406140 G 1/2" 350 22 0,009 1084658 1.2106350
M 14x1,5 140 17 x x 0,180 1546821 1.1406140KS G 1/2" 350 22 x x 0,010 1806564 1.2106350KS
M 14x1,5 150 17 x 0,009 1084798 144.15006 G 1/2" 400 16 * 1,100 1076132 1/2106400
M 14x1,5 155 17 x 0,009 1084518 1.1406155 M 20x2,5 235 22 x 0,500 1084771 129.506
M 14x1,5 200 17 x 0,220 1576224 1.1406200 G 3/4" 200 27 x 0,980 1084666 1.2606180
M 14x2,0 210 17 x 0,250 1084755 129.306 G 3/4" 280 27 x 1,200 1084674 1.2606280
M 18x1,5 80 19 x 0,185 1084526 1.1806080 G 3/4" 280 27 x x 1,300 1546910 1.2606280KS
M 18x1,5 130 19 x 0,280 1084542 1.1806130 G 1" 310 36 x 2,238 1084690 1.3306310
M 18x1,5 170 19 x 0,345 1084550 1.1806170 G 1" 360 36 x 2,540 1084704 1.3306360
M 18x1,5 200 19 x 0,009 1084569 1.1806200 G 1" 500 36 x 3,600 1084712 1.3306500
M 18x2,5 230 19 x 0,500 1084763 129.406 G 1.1/4" 270 41 x 3,160 1084720 1.4206270
G 1/2" 110 22 x 0,340 1084577 1.2106110
G 1/2" 160 22 x 0,455 1084585 1.2106160
G 1/2" 175 22 x 0,009 1084623 1.2106175

Wrzeciona - wrzeciono mechaniczne, hydrauliczne czy prasa hydrauliczna?

› Wrzeciona mechaniczne w ściągaczach GEDORE posiadają następujące zalety: wykonane ze stali wrzeciono hydrauliczne zapewnia bezpieczną pracę i jest szczególnie zalecane w przypadku
ulepszanej, z walcowanym gwintem drobnozwojnym, poddane obróbce cieplno-chemicznej - z konieczności zastosowania dużych sił.
tego względu są szczególnie odporne na zużycie i korozję › Prasa hydrauliczna stanowi alternatywę dla wrzeciona hydraulicznego. Jest ona umieszczona
› Szczególnie przy występowaniu dużych sił zastosowanie wrzeciona hydraulicznego może między wrzecionem mechanicznym a wałem i wspomaga je siłami powstałymi w układzie
zaoszczędzić wysiłek fizyczny i czas. Zasada działania wrzeciona hydraulicznego jest zarówno hydraulicznym.
prosta jak i genialna: przez wkręcanie śruby dociskowej następuje wyciskanie smaru we › Ściąganie ze wspomaganiem pomocniczych urządzeń hydraulicznych oszczędza czas pracy oraz
wnętrzu tłoka hydraulicznego - wysuwający się tłok działa z dużą siłą wytworzoną manualnie wysiłek fizyczny, ponieważ ściągacz podczas całego procesu nie może się obracać.
na część, która ma zostać ściągnięta. Dzięki możliwości kontrolowania przebiegu procesu,
