PROGRAM ŚCIĄGACZE
PROGRAM ŚCIĄGACZE 460

1.15/L

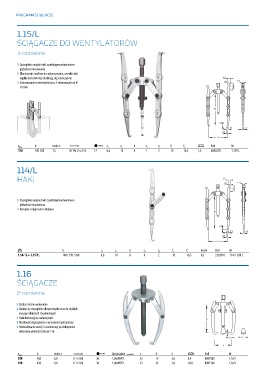

ŚCIĄGACZE DO WENTYLATORÓW

3-ramienne

› Szczególnie wąskie haki z potrójnym ustawieniem
głębokości mocowania
› Obustronnie możliwe do wykorzystania, szerokie lub
wąskie końcówki łap dociskają się samoczynnie
› Zastosowanie w wentylatorów z 3-otworowych od Ø
10 mm

b maks. t A d 0 Kod Nr
a max $ c 1 c 2 e 1 e 2 f 1 f 2
150 100-200 1,5 M 14x1,5 x 155 17 6,6 10 6 1 2 10 16,5 1,3 8006270 1.15/1L

114/L
HAKI

› Szczególnie wąskie haki z potrójnym ustawieniem
głębokości mocowania
› Komplet z obejmami i śrubami

B b c 1 c 2 d e 1 e 2 f 1 f 2 0 Kod Nr
1.14/1L + 1.15/1L 100 / 150 / 200 6,6 10 6 1 2 10 16,5 0,3 2303310 114/1-200-L

1.16
ŚCIĄGACZE

2-ramienne

› Bardzo mocne wykonanie
› Nadaje się szczególnie dla przemysłu oraz do ciężkich
maszyn rolniczych i budowlanych
› Haki dociskają się samoczynnie
› Możliwość doposażenia o wrzeciono hydrauliczne
› Rozbudowa do wersji 3-reamiennej po dokupieniu
właściwej wielkości haka nr 116

b maks. t Opcjonalnie d c d e Kod Nr
a max A $ 0
300 300 8,0 G 1 x 360 36 1.06/HSP3 32 19 3,0 8,4 8007080 1.16/1
450 420 8,0 G 1 x 500 36 1.06/HSP3 32 22 3,0 10,0 8007160 1.16/2
